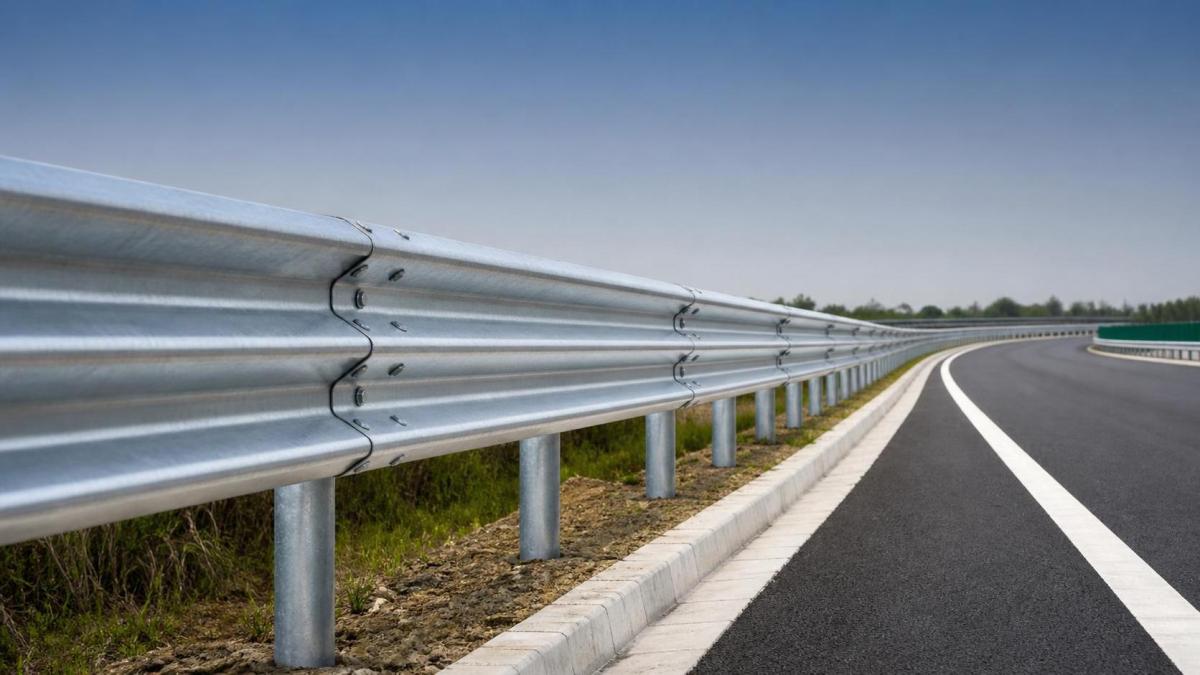

La longitud estándar de las barreras de seguridad para carreteras suele entenderse de dos maneras diferentes: la longitud de cada viga individual de la barrera y la longitud total de una sección de barrera conectada a lo largo de la carretera. En la práctica, la viga individual suele fabricarse en un módulo estándar para facilitar su transporte, solape, atornillado y sustitución sin modificar toda la línea de barrera. Sin embargo, la longitud total instalada depende de la disposición de la carretera, la separación entre postes, el tratamiento de los extremos y la longitud de necesidad establecida en el diseño.

En muchos proyectos de carreteras, la sección común de viga de acero se fabrica con una longitud modular estándar, mientras que los postes se colocan a intervalos fijos para crear una barrera continua. Por eso, una pregunta sencilla sobre la longitud se convierte rápidamente en una cuestión relacionada con la geometría del sistema. Una barrera de seguridad no es una simple tira de acero colocada junto al pavimento. Es un conjunto coordinado de vigas, postes, separadores o bloques de separación, elementos de fijación, terminales y soportes de cimentación. Si se ajusta una de estas partes, también puede cambiar el rendimiento efectivo de toda la línea.

Por qué la longitud estándar es modular y no arbitraria

Las barreras de seguridad para carreteras suelen fabricarse en longitudes repetibles porque los elementos de seguridad vial deben ser fáciles de fabricar, apilar, transportar e instalar en secuencia. Una longitud de viga modular permite al personal solapar los paneles adyacentes en las zonas de los pernos y mantener la continuidad de la línea orientada hacia el tráfico. Este método también simplifica la sustitución después de daños por impacto, ya que uno o varios paneles dañados pueden retirarse sin reconstruir todo el tramo.

La estandarización de la longitud también facilita la compatibilidad con la separación entre postes. En muchas configuraciones, las secciones ordinarias de barrera utilizan una separación entre postes de 4 metros, mientras que en ubicaciones más críticas puede requerirse una separación de 2 metros para mejorar la rigidez y la distribución de las cargas. Esta diferencia es importante en curvas, accesos a puentes, bordes de terraplenes, arcenes estrechos y zonas de transición, donde las condiciones de impacto pueden ser menos tolerantes. Una viga que funciona con una determinada disposición de separación puede necesitar un patrón de conexión o un refuerzo diferente cuando se reduce dicha separación.

Por este motivo, al preguntar por la longitud estándar de una barrera de seguridad para carreteras, se deben incluir al menos tres detalles: si la pregunta se refiere a la propia viga de la barrera, a la distancia entre postes o a la longitud instalada requerida de la barrera a lo largo del peligro situado junto a la carretera.

Qué determina la longitud instalada en el lugar

La longitud instalada rara vez se elige únicamente por comodidad. Normalmente depende del peligro que se debe proteger y de la distancia necesaria para que la barrera capture y redirija un vehículo fuera de control antes de que alcance el objeto situado detrás de ella. Si existe un muro frontal de alcantarilla, un talud lateral pronunciado, una estructura de contención, un soporte de señalización o una transición a la barandilla de un puente, puede ser necesario iniciar la barrera antes y prolongarla más de lo esperado a partir de una inspección visual.

Varias condiciones del lugar suelen controlar la longitud final:

• Geometría del borde de la carretera. El talud de relleno, la forma de la cuneta, la anchura del arcén y el desplazamiento respecto al borde del pavimento influyen en la proximidad de la barrera al tráfico y en la longitud que debe cubrir.
• Tratamiento de los extremos. Normalmente, un tramo no puede terminar de forma abrupta; las secciones terminales y las transiciones ocupan espacio e influyen en la longitud instalada neta.
• Curvatura. En las curvas horizontales, las dimensiones lineales nominales pueden requerir ajustes en el lugar, ya que la longitud de la cuerda y la alineación del arco no son idénticas.
• Condiciones de cimentación de los postes. La resistencia del suelo, las bases de hormigón, las estructuras de drenaje, los servicios enterrados y las capas sensibles a las heladas pueden requerir una modificación de la ubicación de los postes.

Estas variables explican por qué dos proyectos que utilizan el mismo perfil de viga pueden tener longitudes totales de barrera muy diferentes. Los elementos pueden ser estándar, pero la aplicación junto a la carretera no lo es.

Longitud de la viga, solape y cobertura efectiva

Un error frecuente consiste en multiplicar el número de vigas por la longitud nominal de cada viga y considerar que el resultado es exactamente la distancia protegida. En realidad, las vigas de las barreras se solapan en las zonas de empalme, por lo que la longitud visible del panel y la longitud neta cubierta no siempre coinciden. El solape es intencionado. Mejora la continuidad y afecta a la forma en que las fuerzas de impacto se transmiten a través de la línea de la barrera hacia los postes y la cimentación.

Esta es una de las razones por las que los planos de fabricación deben coincidir con los planos de instalación. La posición de los orificios, las dimensiones de las ranuras y los patrones de pernos no pueden suponerse únicamente por su apariencia. Si el taladrado o el punzonado difieren de la configuración especificada, el personal puede descubrir que los paneles no se pueden unir correctamente en el lugar o que el solape queda orientado en la dirección incorrecta con respecto al tráfico. Cualquiera de estos problemas puede retrasar la instalación y generar trabajos de reelaboración.

La longitud está vinculada a la calidad del material y del procesamiento

Incluso cuando las dimensiones son estándar, la estabilidad dimensional depende de la forma en que se procesa el acero. El conformado de la viga, el control del radio de curvatura, la precisión del taladrado, el estado de los bordes y el espesor del galvanizado pueden afectar al ajuste durante la instalación. Los elementos largos que presentan una ligera torsión o están fuera de tolerancia pueden parecer aceptables durante el almacenamiento, pero una vez conectadas varias piezas en una línea, el error de alineación se vuelve evidente.

Por eso, la producción de barreras de seguridad para carreteras normalmente implica algo más que conformar el acero mediante laminado. El proceso puede incluir taladrado, doblado, eliminación del óxido, granallado, ensayos no destructivos cuando sea necesario, galvanizado y pintura para los sistemas que especifican un recubrimiento adicional. Cada etapa influye en que las piezas terminadas se ensamblen correctamente y mantengan su geometría después del transporte.

El transporte también es importante. Las vigas y los postes de las barreras son componentes largos de acero, por lo que la agrupación, los puntos de elevación y la separación de los soportes del remolque deben planificarse cuidadosamente. Un soporte inadecuado durante la entrega puede provocar deformaciones o daños superficiales que compliquen la instalación en el lugar. Una longitud de viga nominalmente estándar pierde su utilidad práctica si llega deformada.

Postes, soporte de base y por qué la longitud de la sección no puede juzgarse únicamente por la viga

Una línea de barrera funciona como un sistema, no como una tira de carril aislada. Los postes transfieren las cargas de impacto hacia abajo, y la cimentación o el detalle de la base determinan cuánto movimiento se permite antes de que la barrera se desvíe de la línea prevista. En algunos sistemas de barreras de seguridad para carreteras, se utiliza un componente como H Post Base Plate para proporcionar soporte vertical y transferir las cargas, ayudando a dispersar la fuerza en la cimentación para reducir la probabilidad de que la barrera vuelque o se desplace excesivamente. Cuando los planos lo especifican, la forma seleccionada puede ser de tipo C, U, Z o H, dependiendo de la disposición estructural y del detalle de conexión.

Aquí también adquieren importancia los valores de separación. Si los postes se colocan a 4 metros en las secciones ordinarias y se reduce la separación a 2 metros en los puntos críticos, la misma longitud de carretera puede requerir una cantidad muy diferente de postes de acero, pernos, separadores y trabajos de cimentación. La longitud total de la barrera medida a lo largo de la carretera puede permanecer sin cambios, pero el comportamiento estructural de ese tramo cambia notablemente.

Situaciones en las que la “longitud estándar” suele malinterpretarse

La confusión suele aparecer durante la elaboración de presupuestos, la revisión de planos y las mediciones en el lugar. Una persona puede preguntar por la longitud estándar y referirse al módulo de la viga; otra puede referirse a la protección total necesaria junto a la carretera; y alguien más puede estar buscando las limitaciones de longitud para el transporte. Son cuestiones diferentes y deben separarse desde el principio.

Entre los errores de cálculo frecuentes se incluyen suponer que todas las carreteras utilizan la misma sección de barrera, medir únicamente el peligro expuesto en lugar de toda la longitud necesaria, ignorar la longitud de los terminales o tratar las transiciones de acceso a puentes como tramos ordinarios junto a la carretera. Otro problema común consiste en pedir piezas rectas estándar para una ubicación que incluye curvatura o cambios de elevación y después intentar forzar la alineación durante la instalación. Las barreras de acero tienen cierta tolerancia en el lugar, pero no se debe esperar que compensen una disposición deficiente.

Cómo debe confirmarse la longitud antes de la fabricación

El método más claro consiste en confirmar conjuntamente el plano de alineación, la separación entre postes, el perfil de la viga, la dirección del empalme, la disposición de los terminales y la tabla de cantidades, en lugar de tratarlos como documentos independientes. Si la fabricación se basa en los planos del cliente, estos deben indicar claramente dónde se utilizan módulos estándar y dónde se necesita una fabricación no estándar. Esto es especialmente importante cuando un proyecto incluye secciones combinadas, como diferentes formas de carril, zonas reforzadas o transiciones hacia barreras rígidas.

También es conveniente revisar si las longitudes especificadas son prácticas para los tanques de galvanizado, la carga de los camiones, el acceso para la descarga y la manipulación en el lugar. Un diseño puede ser estructuralmente sólido sobre el papel y, aun así, generar dificultades de instalación evitables si no se consideran simultáneamente la fabricación y la logística.

Entonces, ¿cuál es la longitud estándar de una barrera de seguridad para carreteras? En la mayoría de los casos, se refiere a la longitud modular de una viga utilizada para construir un sistema de barrera continua, pero la longitud instalada de la barrera a lo largo de una carretera es específica de cada proyecto. La respuesta correcta depende del formato de la viga, el solape, la separación entre postes, el diseño de los terminales y las condiciones del borde de la carretera que se deben proteger. Sin esos detalles, una cifra única puede ser técnicamente incompleta aunque resulte familiar.
