La conformidad del material para una barrera de contención conforme a AASHTO M180 no se establece únicamente por su apariencia galvanizada. Una viga puede parecer aceptable al momento de la entrega y, sin embargo, generar problemas de instalación, fallos del recubrimiento o vacíos documentales que retrasen la aprobación. La tarea práctica consiste en verificar que el acero, la viga conformada, el recubrimiento protector y los registros de respaldo describan el mismo producto conforme.

AASHTO M180 abarca vigas de chapa de acero corrugada utilizadas en sistemas de barreras de contención para carreteras, incluidos habitualmente los perfiles de viga W y viga thrie. Es una especificación de materiales, por lo que debe leerse junto con los planos del proyecto, los requisitos contractuales, las especificaciones de instalación aplicables y los requisitos para postes, herrajes, terminales y la configuración del sistema apta para impactos. Considerar M180 como aprobación para un sistema completo de barrera lateral de carretera es un error común y costoso.

Comience con el alcance correcto del producto

Antes de revisar certificados de fábrica o medir una viga, confirme qué exige realmente la orden de compra. El perfil de la viga, el espesor nominal del acero, el tipo de recubrimiento, la longitud de la viga, el patrón de ranuras y el tratamiento de los extremos deben coincidir con el plano aprobado y la lista de materiales. Una viga W y una viga thrie no son intercambiables simplemente porque ambas son componentes galvanizados de barreras de contención corrugadas. Su geometría, los detalles de conexión y su función dentro de un sistema ensayado pueden diferir.

También separe el requisito de la viga del requisito del sistema. M180 aborda el material y el recubrimiento de la viga; por sí solo no establece el espaciamiento correcto de los postes, la selección de separadores, la orientación de los empalmes, el rendimiento de los terminales ni la altura de instalación. Los equipos de calidad deben mantener un paquete trazable para todo el conjunto y revisar cada componente conforme a su propio requisito aplicable.

Qué verificar antes de autorizar la fabricación

El mejor momento para evitar barreras de contención no conformes es antes de que comiencen la perforación y el perfilado por rodillos. El proveedor debe trabajar con planos controlados que identifiquen el tipo de viga, las ubicaciones de los orificios, las dimensiones, el requisito de recubrimiento y cualquier instrucción específica del proyecto sobre marcado o embalaje. Cuando la barrera de contención se fabrica conforme a planos, la revisión del plano debe figurar en el registro de producción y el plan de inspección.

La trazabilidad del acero debe mantenerse intacta desde la bobina o chapa entrante hasta el paquete terminado. En la práctica, esto significa que el certificado del material, la identificación de la bobina o colada, el lote de producción y el marcado de la viga terminada pueden vincularse sin depender de la memoria ni de etiquetas informales. Si posteriormente se detecta un problema de recubrimiento o una desviación dimensional, esta cadena permite identificar la cantidad afectada.

La revisión documental debe centrarse en si el acero suministrado cumple el grado especificado y si el certificado corresponde al lote de producción real. Un certificado con valores aparentemente correctos no es suficiente cuando el número de lote no puede vincularse con las vigas entregadas en obra.

El conformado y el punzonado son puntos de conformidad, no detalles estéticos

El desempeño de una barrera de contención depende de un perfil que pueda solaparse, empalmarse y deformarse según lo previsto. Por ello, el perfilado por rodillos, el punzonado y el corte requieren controles rigurosos. Las corrugaciones deformadas, los bordes agrietados, las ranuras alargadas, las rebabas que impiden el montaje o los patrones de orificios desplazados respecto al plano pueden generar problemas en campo. Algunos defectos solo se hacen visibles cuando las vigas se encajan o se atornillan entre sí, por lo que resulta útil realizar un montaje de prueba para las primeras piezas y después de los cambios de utillaje.

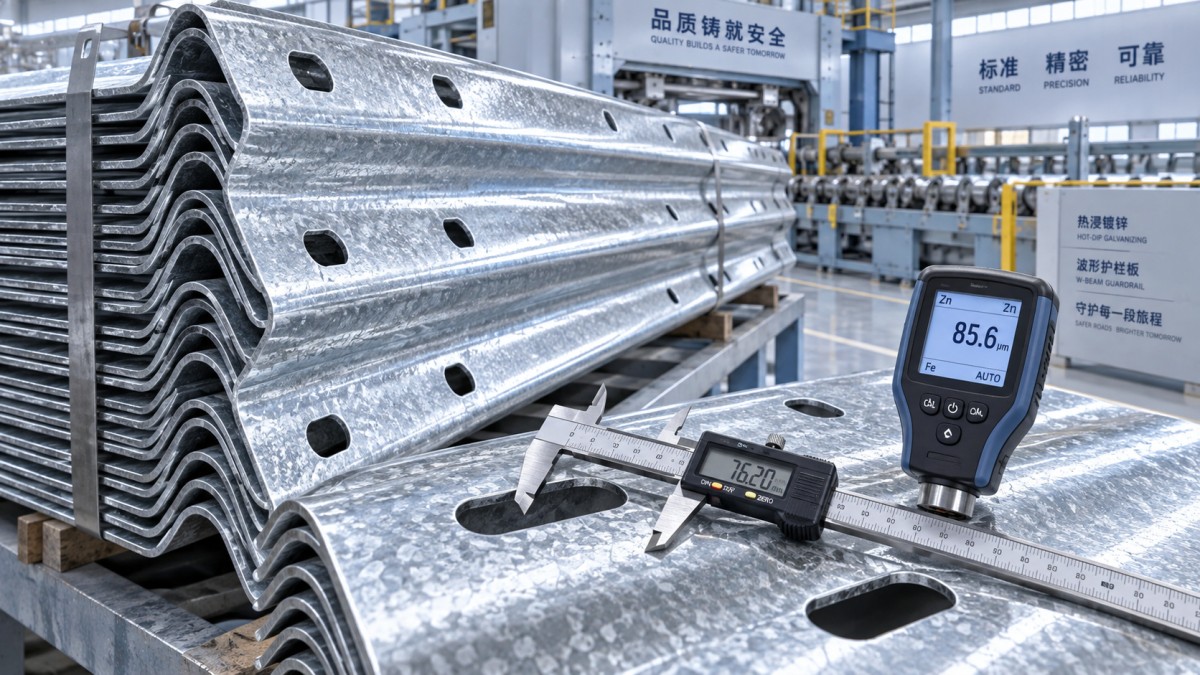

La inspección dimensional debe concentrarse en las características que afectan el montaje: geometría general de la viga, longitud de la viga, posición de las ranuras, geometría de los extremos y alineación de los orificios. Verificar solo una dimensión general puede pasar por alto el defecto más importante. Una viga puede tener la longitud correcta y aun así no conectarse adecuadamente si sus ranuras para pernos están mal ubicadas.

Para proyectos con una exposición a la corrosión exigente, la preparación de la superficie antes del galvanizado merece la misma atención. El aceite, la cascarilla, los residuos de soldadura, las rebabas afiladas y los bordes cortados con un acabado deficiente pueden afectar la calidad del recubrimiento. Los controles de fabricación, como la eliminación de óxido, el tratamiento con granalla cuando se especifique, el examen no destructivo de los elementos fabricados pertinentes y la inspección antes del galvanizado, ayudan a evitar que los defectos queden ocultos bajo el recubrimiento final.

Galvanizado: inspeccione la cobertura, el estado y la posibilidad de reparación

El galvanizado por inmersión en caliente se utiliza habitualmente para proteger el acero de las barreras de contención para carreteras, pero la cuestión de la inspección es más amplia que «¿hay zinc en la viga?». El recubrimiento debe ser continuo, adherente y estar libre de condiciones que comprometan la protección o el montaje. Busque zonas sin recubrimiento, acumulación excesiva alrededor de las ranuras, acumulaciones rugosas que obstruyan los empalmes, desprendimientos y daños por manipulación o transporte.

El espesor del recubrimiento y los criterios de aceptación deben evaluarse utilizando el requisito del proyecto y el requisito de galvanizado aplicable, con mediciones realizadas conforme a un proceso de inspección definido. No suponga que un recubrimiento de apariencia más gruesa es automáticamente mejor. La acumulación excesiva puede interferir con las conexiones atornilladas, mientras que las zonas localizadas con poco espesor pueden acortar la vida útil en entornos húmedos, salinos o industriales.

Cualquier reparación permitida debe controlarse y registrarse. El retoque en obra es adecuado únicamente para daños limitados por manipulación cuando el contrato lo permita; no es una solución para un galvanizado deficiente generalizado, una preparación inadecuada del material base o zonas sin recubrimiento recurrentes. Las vigas con defectos extensos de recubrimiento deben segregarse antes de mezclarse con el material destinado a la instalación.

Una inspección de recepción que detecte fallos prácticos

Una inspección de recepción enfocada es más útil que una lista de verificación excesiva que nadie puede completar de forma consistente. Inspeccione suficientes paquetes y vigas para confirmar que el producto entregado coincide con la documentación aprobada y que no hay indicios de variación entre lotes. Mantenga los paquetes identificados hasta que se complete la revisión documental y la aceptación visual.

No pase por alto los terminales y las transiciones

Una sección de viga conforme no hace aceptable una condición de extremo insegura. Los terminales de extremo, las transiciones, los postes y los herrajes deben seleccionarse como un sistema compatible conforme al diseño de seguridad del proyecto. Esto es especialmente importante cuando un vehículo podría impactar frontalmente contra el extremo de una barrera de contención. La función prevista de un terminal es gestionar la energía de impacto, reducir la probabilidad de penetración de la viga y guiar o desacelerar el vehículo de la manera requerida por el diseño de su sistema.

Al revisar una opción de tratamiento de extremo como unTerminal Ped, evalúe más que el acabado galvanizado. Confirme la compatibilidad con el perfil de la viga, los postes, los elementos de fijación, la disposición de instalación y la configuración de desempeño exigida por el proyecto. Su recubrimiento galvanizado por inmersión en caliente puede contribuir a la resistencia a la corrosión, pero un terminal solo es eficaz cuando el conjunto completo se instala exactamente según lo requerido.

La documentación debe acompañar al producto hasta la obra

Para los responsables de calidad, el paquete de cierre debe elaborarse durante la producción, no reconstruirse después de la entrega. Debe incluir planos aprobados, certificados de materiales, registros de producción e inspección, registros de recubrimiento cuando sean necesarios, informes de no conformidad y sus disposiciones, e identificación del envío. Fotografías claras de los marcados, etiquetas de los paquetes, verificaciones representativas del perfil y el estado del recubrimiento también pueden resolver disputas rápidamente.

Los responsables de seguridad deben utilizar esos registros para respaldar los controles en campo. Antes de la instalación, verifique que las vigas no se mezclen con perfiles visualmente similares pero diferentes, que las piezas dañadas se hayan retirado del uso y que los instaladores cuenten con los herrajes y componentes de terminal correctos. Una instalación de barrera de contención puede parecer completa y, aun así, contener piezas incompatibles que nunca se diseñaron para funcionar juntas.

La secuencia práctica de aprobación es sencilla: haga coincidir los planos con los componentes entregados, establezca la trazabilidad de los materiales, verifique la geometría conformada y las características de conexión, inspeccione el galvanizado y los daños por manipulación y, a continuación, confirme que las vigas, los terminales, los postes y los herrajes forman el sistema lateral de carretera especificado. Esta secuencia convierte la conformidad del material AASHTO M180 de un trámite documental en un control significativo de la seguridad vial.
