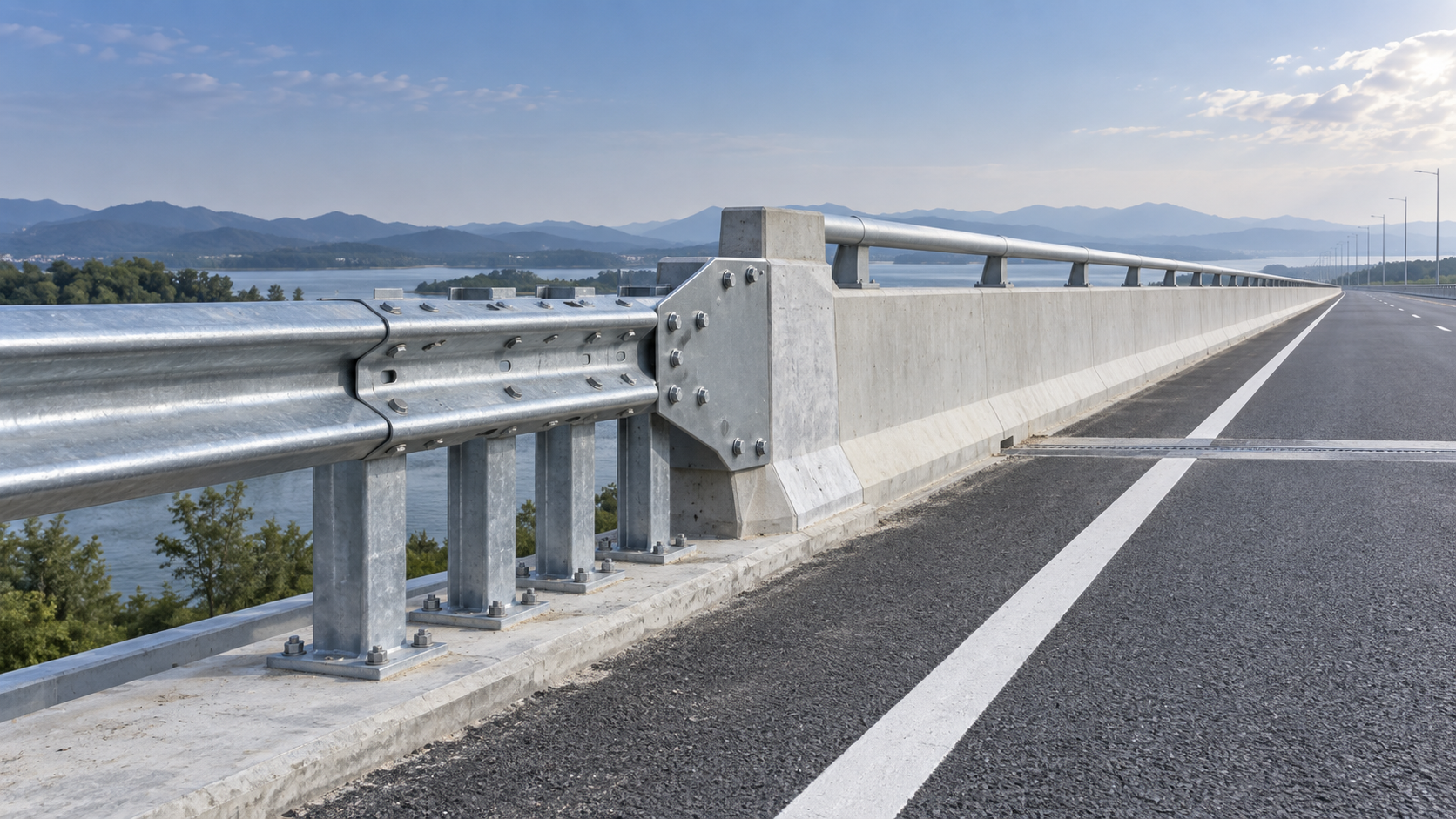

Una barrera de seguridad de viga W necesita una transición hacia la barandilla de puente siempre que la barrera lateral se aproxime a un parapeto de puente, una barandilla de puente, una sección terminal de hormigón u otra barrera fija considerablemente más rígida, y la barrera de seguridad, de otro modo, terminara abruptamente, se conectara directamente sin un detalle ensayado o dejara un espacio que pudiera exponer la estructura del puente. La cuestión principal no es simplemente que se encuentren dos barreras; es que responden de manera muy diferente durante un impacto. Un sistema de viga W se deforma y distribuye la carga a través de los postes y la barrera, mientras que la barandilla de puente suele ser mucho más rígida. El cambio debe gestionarse de modo que un vehículo sea redirigido de forma predecible, en lugar de engancharse, penetrar, quedar atrapado o golpear un extremo rígido expuesto.

Esta cuestión surge a menudo durante la revisión de planos, la comparación de cotizaciones o la coordinación en obra: la alineación de la barrera de seguridad parece continua en el plano, pero la aproximación al puente tiene diferente separación entre postes, altura de barrera, detalles de conexión y condiciones de soporte. Trate esta zona como un conjunto de transición específico, no como un tramo normal de barrera de seguridad de viga W con unos pocos pernos adicionales. El detalle seleccionado debe ser compatible con la barrera del puente, la geometría de la carretera, el requisito de contención y las especificaciones aplicables del proyecto.

El desencadenante práctico: una barrera flexible se encuentra con una rígida

Por lo general, se requiere una transición cuando una barrera de seguridad de aproximación debe guiar un vehículo que impacta más allá del extremo de una barandilla de puente o hacia una barrera montada en el puente. El vehículo debe permanecer redirigido a lo largo de la línea de barrera, sin un cambio brusco de geometría o rigidez que pueda generar un riesgo de impacto.

Las condiciones típicas que requieren una transición diseñada específicamente incluyen:

• El tramo de viga W termina en un parapeto de puente o una barrera de hormigón.
• Una barandilla de puente de acero tiene una altura, perfil o comportamiento de deformación diferente al de la barrera de seguridad lateral.
• La barrera de seguridad debe proteger una esquina expuesta del puente, la cara del estribo, un muro lateral, el borde de la plataforma o una abertura cerca de la calzada.
• La barrera de aproximación está diseñada para deformarse, pero la barandilla de puente tiene poca o ninguna capacidad de deformación lateral.
• La dilatación del puente, los elementos de drenaje, los bordillos, las aceras, los servicios o los elementos estructurales afectan a la ubicación de los postes y a la continuidad de la barrera.
• Los planos del proyecto muestran una conexión a la barandilla de puente, pero no identifican un detalle de transición completo y compatible.

Una distancia corta entre el puente y un aparente peligro lateral no elimina automáticamente la necesidad de una transición. La cuestión relevante es si un vehículo puede alcanzar el elemento rígido del puente o su extremo expuesto desde el sentido de circulación. La disposición de la barrera, el ángulo de aproximación, el lado de circulación, la configuración de la mediana y el espacio lateral cercano influyen en esta evaluación.

Por qué una conexión directa puede ser arriesgada

Unir directamente una barrera de viga W a una barandilla rígida de puente puede parecer económico porque ambos componentes son de acero o ambos sirven como barreras para vehículos. Sin embargo, su comportamiento estructural no es intercambiable. Bajo impacto, una barrera de seguridad convencional puede deformarse considerablemente antes de desarrollar su fuerza de redirección. Un parapeto de hormigón o una barandilla rígida de puente puede resistir el movimiento casi de inmediato. Si este cambio de rigidez se produce en una distancia demasiado corta, la barrera puede deformarse de manera incontrolada o transferir la fuerza a ubicaciones que no están destinadas a soportarla.

El extremo expuesto de una barrera de puente es especialmente importante. Un vehículo que se aproxima en ángulo puede golpear el extremo, subir sobre la barrera, engancharse en un elemento saliente o ser dirigido hacia la estructura si la geometría de conexión está incompleta. Una transición está diseñada para crear una progresión controlada desde el sistema lateral flexible hasta el sistema rígido del puente mediante secciones de barrera, postes, separadores, conectores, refuerzos y anclajes coordinados.

La continuidad de altura es tan importante como la rigidez. La elevación de la barrera puede cambiar debido al perfil de la plataforma del puente, el tratamiento del bordillo, la repavimentación, el asentamiento o los diferentes diseños de barrera. Una desalineación que parece pequeña puede volverse significativa al combinarse con una trayectoria de impacto, la carga de un vehículo pesado o una capa elevada de pavimento. Las mediciones deben tomarse desde la superficie terminada de la calzada identificada en los documentos del proyecto, no desde una rasante supuesta.

No evalúe la transición como una lista de piezas

Una decisión fiable comienza revisando el conjunto como un sistema. No basta con comparar el espesor de la barrera, el peso del galvanizado o el número de postes. El evaluador debe confirmar cómo funcionan conjuntamente los primeros postes de la barrera de seguridad, el anclaje del lado del puente, las ubicaciones de empalme de la barrera, las secciones de terminal o transición y la conexión a la barandilla del puente.

Cuestiones que deben resolverse antes de seleccionar o cotizar una transición

Comience por la propia barrera del puente. Determine si se trata de un parapeto de hormigón, una barandilla de puente de acero, una barrera combinada, una barrera de rehabilitación u otra estructura especial. Su sección transversal, anclaje, altura y puntos de conexión permitidos determinan si puede utilizarse un detalle de transición estándar. Un plano que solo identifica un elemento como “barandilla de puente” normalmente no es suficiente para la planificación de fabricación o instalación.

A continuación, confirme la dirección desde la que la barrera recibirá el impacto. Una transición puede necesitar funcionar en un sentido o en ambos, dependiendo de si la carretera está dividida, de si el tráfico puede aproximarse desde sentidos opuestos y de si la instalación se encuentra en una mediana, arcén, rampa o aproximación al puente. El solape de la barrera y la orientación de los empalmes deben seguir el sentido de tráfico previsto y el detalle de diseño aprobado.

La longitud de aproximación también merece revisión. La sección de transición no sustituye la longitud necesaria de la barrera de seguridad principal. El tramo de viga W debe comenzar lo suficientemente aguas arriba para proteger el peligro del extremo del puente, teniendo en cuenta las condiciones de impacto previstas y el ancho de trabajo de la barrera. Acercar la transición al peligro simplemente porque simplifica las cantidades de material puede dejar el peligro expuesto.

Por último, identifique las restricciones que puedan modificar un detalle de catálogo: arcenes pavimentados, sumideros de drenaje, muros de contención, servicios enterrados, bordillos altos, taludes o excavación restringida alrededor del puente. Estas condiciones pueden afectar la instalación de los postes y la deformación de la barrera. Cualquier sustitución debe revisarse como un cambio de ingeniería, en lugar de resolverse modificando la separación entre postes u omitiendo elementos en obra.

Materiales y detalles de fabricación que influyen en el valor del ciclo de vida

Para la adquisición, la zona de transición suele tener más piezas sensibles a la fabricación que un tramo estándar de barrera de seguridad. Los componentes pueden requerir perforaciones no estándar, secciones de barrera curvadas, postes reforzados, placas de conexión, soportes especiales o disposiciones de anclaje específicas para el puente. El control dimensional es importante porque una pequeña desalineación entre los orificios en obra y los puntos de conexión del puente puede retrasar la instalación o provocar retrabajos no autorizados.

Solicite la producción conforme a los planos aprobados y confirme el alcance del procesamiento requerido para cada componente. Dependiendo del detalle, esto puede incluir perforación, curvado, preparación de superficies, granallado cuando se especifique, ensayos no destructivos para los elementos fabricados aplicables, galvanizado y pintura. El tratamiento de recubrimiento debe considerarse junto con el diseño de conexión: los bordes cortados, los orificios perforados, las superficies de contacto y las modificaciones en obra deben mantenerse coherentes con los requisitos de protección anticorrosiva del proyecto.

Los elementos de fijación no deben tratarse como herrajes genéricos. Su grado, longitud, disposición de arandelas, procedimiento de apriete y protección anticorrosiva deben coincidir con el detalle del conjunto. Cuando un diseño aprobado identifica accesorios especializados de gestión de energía o conexión, la adquisición debe preservar ese requisito en lugar de sustituirlos por piezas visualmente similares. Por ejemplo, losamortiguadores de acero para muelles deben suministrarse únicamente cuando estén especificados en el diseño pertinente o en la lista de materiales y se confirmen sus dimensiones, condición del material y posición de instalación.

Comprobaciones en obra que detectan tempranamente los problemas de transición

Antes de la instalación, compare la condición real del extremo del puente con los últimos planos aprobados. Verifique las ubicaciones de los bordes de la plataforma, las dimensiones del parapeto, las ubicaciones de los anclajes, el nivel del pavimento, el perfil del bordillo y las posiciones disponibles para los postes. La secuencia de construcción del puente puede modificar las elevaciones terminadas o dejar inaccesibles elementos embebidos, por lo que esta comprobación debe realizarse antes de perforar o fabricar modificaciones irreversibles en obra.

Durante el montaje, inspeccione la línea de barrera desde el sentido del tráfico. Busque desplazamientos bruscos, extremos de pernos salientes cuando estén prohibidos por el detalle, extremos de barrera sin soporte, solapes invertidos, empalmes incompletos o un cambio pronunciado de altura de la barrera cerca del puente. Confirme que los separadores, postes, soportes y elementos tensados o reforzados estén presentes en el orden correcto. Una transición puede parecer completa desde un lado y, sin embargo, mantener una secuencia de conexión incorrecta en el lado del tráfico.

Después de la instalación, conserve registros trazables de los componentes de transición, incluida la identificación de materiales cuando se requiera, la información del recubrimiento, la inspección de fabricación y la confirmación de que el conjunto instalado coincide con el plano emitido. Esta documentación resulta útil al evaluar la preparación para la entrega, los efectos de futuras repavimentaciones, los requisitos de reparación después de una colisión o la compatibilidad de sustitución años después.

Cuando un detalle estándar no es suficiente

No debe suponerse que una transición estándar sea adecuada cuando la barandilla de puente existente difiere del tipo de barrera mostrado en la documentación de transición, cuando la geometría del puente obliga a modificar la separación entre postes o cuando la condición de aproximación incluye un bordillo, talud u obstáculo estructural fuera de la disposición aprobada. La misma precaución se aplica a los puentes rehabilitados, donde los anclajes y las secciones de barrera existentes pueden no coincidir con los planos originales.

En esas situaciones, suspenda la decisión de compra hasta que la interfaz del lado del puente, el nivel de rendimiento requerido y las restricciones de instalación se resuelvan en un diseño aprobado. El paquete de barrera de seguridad de viga W más rentable no es necesariamente la colección de barreras y postes de menor precio; es aquel que puede fabricarse, instalarse, inspeccionarse y mantenerse como una transición completa compatible con la barrera de puente que está destinada a proteger.
