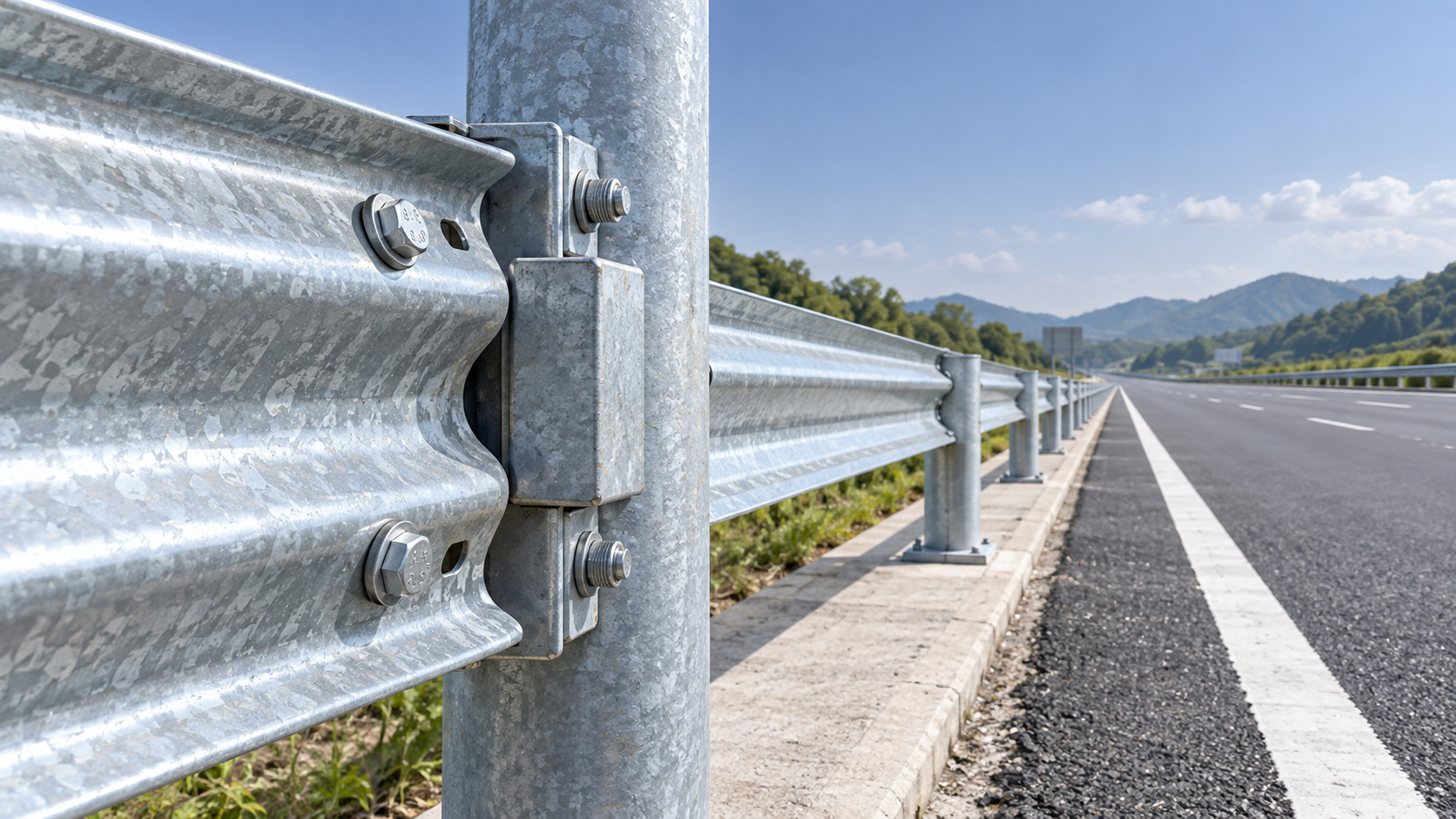

Un bloque separador flojo no es un defecto estético. En un sistema de barrera de seguridad W Beam, el bloque separador crea la separación entre la viga y el poste de soporte. Ese espacio ayuda a que la viga se deflecte según lo previsto y reduce la probabilidad de que un vehículo entre en contacto demasiado pronto con un poste rígido. Cuando el bloque separador se desplaza, gira, se aplasta o presenta holgura alrededor de sus pernos, la trayectoria de carga de la barrera cambia.

Las causas habituales son la vibración repetida, impactos anteriores, una instalación incorrecta de los elementos de fijación, corrosión, desajuste dimensional y el movimiento del poste o de la cimentación. La tarea práctica consiste en determinar si la holgura se limita a la conexión o si evidencia una pérdida más amplia de soporte en la línea de la barrera.

Comience por identificar el origen del movimiento

Un bloque separador puede parecer flojo por distintos motivos, y apretar el perno visible no siempre es la reparación correcta. Durante la inspección, considere la viga, el bloque separador y el poste como puntos de referencia independientes. Compruebe qué pieza se mueve realmente: el conjunto de perno y arandela, el propio bloque separador, la ranura de la viga, el poste o el suelo alrededor del poste.

Esta distinción es importante porque una conexión de barrera solo puede reapretarse cuando las piezas permanecen en buen estado y correctamente posicionadas. Un perno apretado a través de acero deformado puede eliminar temporalmente la holgura visible, dejando aun así una conexión poco fiable.

La vibración reduce gradualmente la fuerza de sujeción

La vibración inducida por el tráfico es un factor frecuente, especialmente donde los vehículos pesados frenan, aceleran o pasan cerca de la barrera. Las juntas de dilatación, el pavimento irregular, los accesos a puentes y las rutas con cargas pesadas frecuentes pueden generar movimientos repetidos de baja intensidad en la línea de vigas y postes.

La vibración por sí sola normalmente no provoca un fallo rápido en una conexión correctamente ensamblada. Se convierte en un problema cuando la precarga inicial del perno es insuficiente, faltan arandelas o están mal asentadas, las roscas están dañadas o la conexión presenta separaciones causadas por un ajuste deficiente. Cada ciclo de movimiento puede permitir una pequeña cantidad de movimiento relativo entre la viga, el bloque separador y el poste. Con el tiempo, esto puede pulir las superficies de contacto, desgastar los recubrimientos, agrandar los orificios y reducir la capacidad del conjunto para mantenerse firme.

Un error frecuente es tratar cada conexión floja como un problema de par de apriete. Si la holgura reaparece en los mismos puntos después del reapriete, inspeccione las fuentes de movimiento en lugar de aumentar la fuerza de apriete sin evaluación. Una viga sometida a tensión no prevista, un poste desalineado o un bloque separador deformado seguirán actuando en contra del elemento de fijación.

Pueden existir impactos anteriores aunque la viga parezca intacta

El contacto leve de vehículos, los golpes de equipos de mantenimiento, el contacto de equipos quitanieves y los impactos de residuos pueden afectar las conexiones del bloque separador. La viga W puede recuperar una posición cercana a la original, lo que facilita que el incidente pase desapercibido. No obstante, el bloque separador, los orificios de los pernos, la brida del poste o el vástago del elemento de fijación pueden haber experimentado una carga localizada suficiente para generar holgura.

Busque indicios sutiles: galvanizado desprendido, pintura raspada, metal brillante reciente alrededor de los orificios, bordes de arandelas doblados, separaciones desiguales entre la viga y el bloque separador, o una línea de viga que ya no discurre suavemente a través de los postes adyacentes. Un bloque separador visiblemente inclinado o aplastado debe tratarse como un componente de gestión de energía dañado, no simplemente como un espaciador flojo.

Después de cualquier impacto conocido, inspeccione una sección más allá del punto de contacto. Las cargas de la barrera se transfieren a lo largo de la viga, por lo que la conexión con el daño más visible no siempre es la única afectada.

Las tolerancias de instalación y las combinaciones incorrectas de componentes generan problemas persistentes

Muchos bloques separadores flojos se originan durante la instalación. Las causas comunes incluyen diámetros de perno no compatibles, longitudes de perno incorrectas, arandelas faltantes, elementos de fijación instalados en la orientación equivocada, apriete incompleto u orificios de la viga y del bloque separador forzados para alinearse. Forzar los componentes para unirlos puede precargar la conexión en una dirección no prevista. Una vez que se suman la vibración del tráfico o el movimiento por temperatura, el conjunto puede asentarse y perder fuerza de sujeción.

Los bloques separadores también deben corresponder al perfil de la viga, la disposición de los postes y el diseño de conexión aprobado. Los componentes que parecen intercambiables pueden tener distintas ubicaciones de orificios, espesores o comportamientos de carga. Las sustituciones en campo son especialmente riesgosas cuando un equipo de reparación utiliza existencias disponibles sin confirmar la configuración del sistema original.

El control de calidad debe verificar más que la simple presencia de un perno. La inspección debe confirmar que se utiliza la disposición especificada de perno, tuerca y arandela; que las superficies de apoyo estén completamente asentadas; que la viga no se mantenga bajo una torsión evidente; y que la línea ensamblada no presente desalineación forzada. Cuando los planos especifiquen un procedimiento de apriete, siga dicho procedimiento de forma consistente y registre el resultado por sección de instalación.

La corrosión suele comenzar en la interfaz de conexión

La corrosión puede aflojar una conexión de dos maneras. Primero, reduce la sección efectiva del perno, la arandela, el bloque separador o el poste. Segundo, los productos de corrosión pueden alterar las superficies de contacto y cambiar la condición de sujeción. El agua retenida entre la viga, el bloque separador y el poste es más perjudicial que la decoloración superficial en una cara expuesta, porque actúa directamente donde la conexión transfiere la carga.

El drenaje, la exposición a salpicaduras de la carretera, los entornos de deshielo, los recubrimientos dañados y la acumulación de residuos aumentan la probabilidad de corrosión en las conexiones. Inspeccione las caras traseras e inferiores del bloque separador, la parte inferior de los elementos de fijación y la interfaz detrás de las arandelas. Estas zonas suelen pasarse por alto durante las inspecciones desde vehículos.

Los postes galvanizados por inmersión en caliente y los conectores compatibles proporcionan mejor resistencia a largo plazo cuando el recubrimiento permanece intacto, pero el galvanizado no corrige un drenaje deficiente, piezas dañadas ni herrajes de sustitución incompatibles. Las decisiones de reparación deben considerar el estado de la conexión completa, no solo de la cara más visible.

El movimiento del poste puede aflojar el bloque separador incluso cuando los pernos son correctos

El poste transfiere las cargas de la barrera al terreno. Si se inclina, gira, se dobla o pierde soporte debido a la erosión o a suelo alterado, la conexión entre la viga y el bloque separador puede convertirse en el punto visible de movimiento. En ese caso, sustituir el bloque separador o apretar sus pernos solo aborda el síntoma.

Compruebe la alineación de los postes a lo largo de varios vanos, no un poste de forma aislada. Una secuencia de pequeños cambios de alineación puede indicar asentamiento, problemas de drenaje o un impacto anterior que ha desplazado la línea. La separación entre postes también afecta la distribución de las cargas. Un sistema puede utilizar una mayor separación en tramos ordinarios y una menor separación en ubicaciones críticas, pero esas disposiciones deben seguir el diseño aprobado en lugar de modificarse durante la reparación por comodidad.

Cuando se requiera un poste de sustitución, seleccione un perfil y una disposición de conexión que correspondan al diseño de la barrera. Opciones comoposte Z pueden suministrarse para sistemas de barreras de seguridad vial con bloques de absorción de energía y conectores atornillados compatibles. Los criterios de selección pertinentes son la disposición requerida de transferencia de carga, la separación entre postes, las condiciones del terreno, la geometría de conexión de la viga y la compatibilidad con el sistema existente.

Una secuencia práctica de inspección y reparación

1. Asegure la ubicación y evalúe la línea de la barrera. Identifique impactos recientes, exposición al tráfico, deformaciones visibles y cualquier zona donde la viga se haya desplazado fuera de alineación.
2. Compruebe la conexión sin ocultar la falla. Inspeccione las superficies de contacto del perno, la tuerca, la arandela, la ranura de la viga, el bloque separador y el poste antes de reapretar cualquier elemento.
3. Diferencie los defectos de fijación de los daños en los componentes. Sustituya los herrajes corroídos, estirados, dañados o incompatibles. Sustituya un bloque separador deformado, un orificio de conexión alargado o un poste doblado, en lugar de confiar en un apriete adicional.
4. Inspeccione la condición de soporte. Confirme la alineación del poste y busque erosión, asentamiento, agua estancada o daños en el terreno alrededor del poste afectado.
5. Restablezca el conjunto aprobado. Utilice componentes fabricados conforme a los planos y la disposición de instalación requeridos. Para condiciones viales no estándar, los postes y componentes de acero personalizados deben fabricarse de acuerdo con los requisitos aprobados del sitio, en lugar de modificarse en campo.
6. Vuelva a inspeccionar los vanos cercanos. La holgura recurrente suele tener una causa común, como la vibración del tráfico, la exposición al agua, la práctica de instalación o un patrón de impacto no resuelto.

¿Qué situaciones deben activar una revisión más detallada?

Una revisión detallada es apropiada cuando los bloques separadores flojos reaparecen en el mismo corredor, varias conexiones adyacentes presentan movimiento, las piezas se aflojan poco después de la reparación o la línea de la viga presenta deformación visible. Estos patrones indican un problema del sistema en lugar de un único elemento de fijación fallido.

Para los equipos de calidad, los registros más útiles incluyen la ubicación, la dirección del movimiento, el estado de los componentes, indicios de impacto, el estado de corrosión, la alineación de los postes y los herrajes de sustitución exactos utilizados. Esto permite identificar si las fallas se concentran alrededor de puntos de drenaje, accesos a puentes, zonas de alto contacto o un lote de instalación concreto.

Para los responsables de seguridad, la prioridad es preservar la geometría y la trayectoria de carga previstas de la barrera. Una barrera de seguridad W Beam funciona como un conjunto: la viga, el bloque separador, los elementos de fijación, el poste y la cimentación deben trabajar juntos. Por lo tanto, una conexión floja debe evaluarse como un posible cambio en el comportamiento de la barrera, no simplemente como una tarea de mantenimiento que siempre puede resolverse con una llave.
