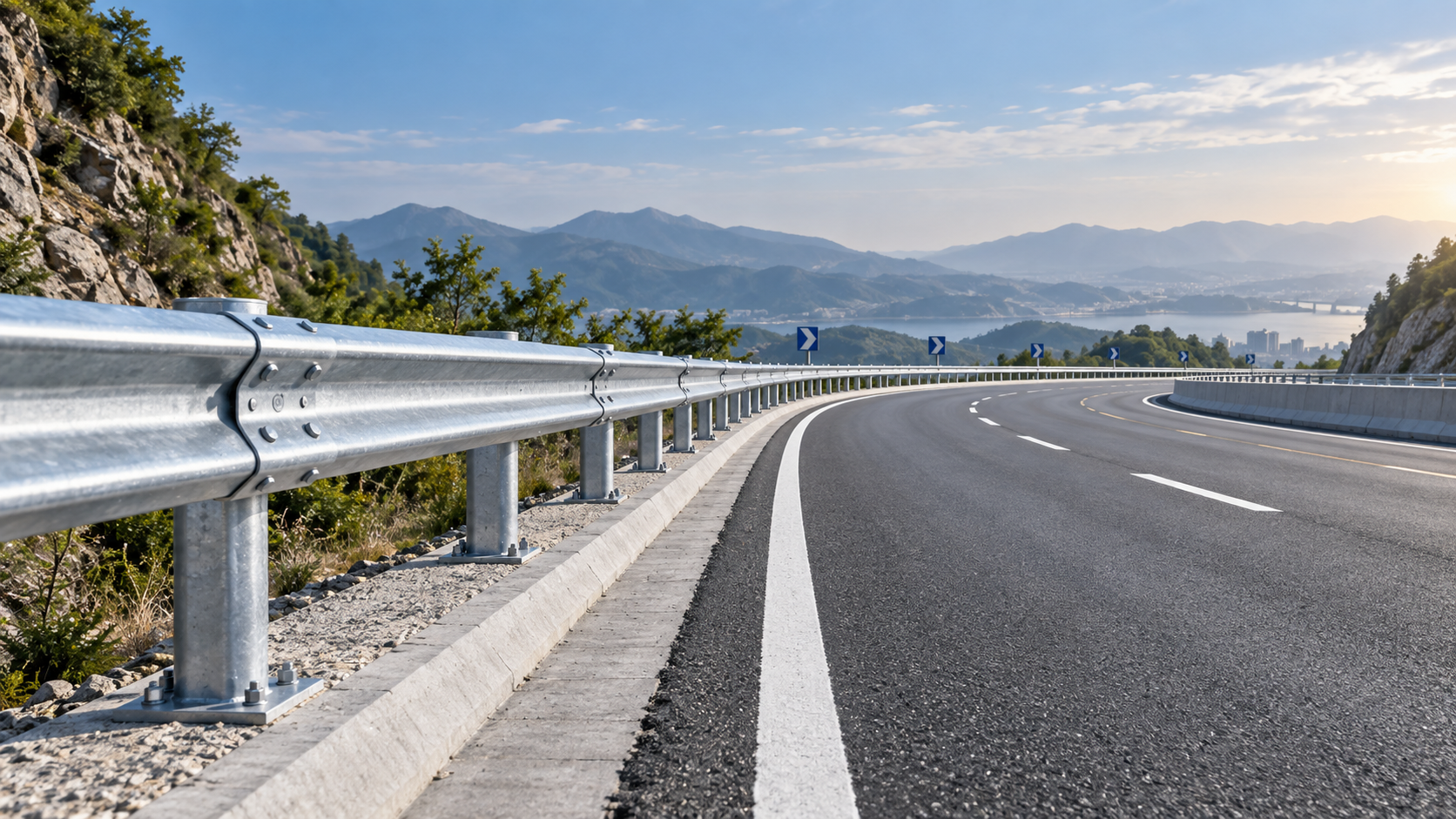

Una barrera de seguridad de viga W puede seguir una curva horizontal cerrada, pero no debe tratarse como un tramo recto simplemente doblado en obra. La geometría de la barrera, la disposición de los postes, la orientación de los empalmes, la configuración de los terminales y el espacio disponible para la deflexión cambian a medida que disminuye el radio. Una curva que parece manejable en un plano puede generar tensión durante la instalación, ranuras deformadas, altura de barrera irregular o una configuración de sistema no ensayada una vez que comienza la construcción.

Por lo tanto, la respuesta práctica está condicionada: una barrera de seguridad de viga W puede utilizarse en una curva cerrada cuando el sistema de contención seleccionado cuenta con un detalle documentado de instalación en curva, la barrera se fabrica o conforma para el radio requerido y el conjunto completo sigue siendo conforme con la norma de seguridad vial aplicable y los planos del proyecto. Cuando no se cumplen estas condiciones, forzar secciones estándar de barrera recta para alinearlas crea riesgos evitables de contención y mantenimiento.

La curvatura no es solo una cuestión de fabricación

La barrera de viga W posee suficiente flexibilidad longitudinal para adaptarse a cambios graduales de alineación horizontal mediante empalmes normales. Las curvas cerradas son diferentes. A medida que el radio requerido se reduce, el perfil corrugado, las ranuras para pernos, los solapes de los empalmes y los puntos de conexión entre la barrera y los postes quedan sometidos a mayores exigencias geométricas. La cuestión no es si el acero puede doblarse físicamente. La cuestión es si la barrera terminada conserva la altura, continuidad, rigidez y comportamiento ante impactos previstos.

Una barrera de seguridad es un sistema, no un componente aislado de acero. La barrera redirige un vehículo que impacta desarrollando tensión a lo largo de su longitud, mientras que los postes, los separadores, el soporte del suelo y las conexiones de empalme controlan cómo se transfiere esa fuerza. Curvar la barrera cambia la geometría inicial de ese sistema. Si un segmento de barrera se dobla de manera inadecuada, la viga puede torsionarse, aplanarse localmente o generar tensiones desiguales alrededor de los orificios de los pernos. Si los postes se instalan siguiendo una línea de cuerda en lugar de la curva real, la barrera puede colocarse bajo tensión permanente. Estas condiciones pueden no ser evidentes visualmente después de la instalación, pero pueden afectar la durabilidad y la respuesta ante impactos.

Por lo tanto, la decisión debe comenzar con el radio real de la curva, las ubicaciones de transición, la velocidad de diseño, el peligro lateral, la longitud de la barrera, el nivel de contención requerido y la norma aplicable en la jurisdicción del proyecto. La afirmación de que un proveedor “puede doblar vigas W” no es evidencia suficiente de que la instalación resultante sea adecuada para el sistema de contención vial especificado.

Qué hace que una curva sea “cerrada” en el diseño de barreras de seguridad

No existe un radio universal por debajo del cual una barrera de seguridad de viga W se vuelva automáticamente inadecuada. La curvatura aceptable depende del sistema ensayado o aprobado, la longitud de la barrera, el grado y espesor del acero, el tipo de poste, el diseño del separador y los detalles de instalación establecidos por la autoridad vial. Un radio aceptable para una configuración propietaria o aprobada por una autoridad puede estar fuera del rango permitido para otra.

Desde la perspectiva de compras y control del proyecto, una curva debe considerarse crítica cuando se aplica una o más de las siguientes condiciones:

• La alineación requiere forzar visiblemente las secciones de barrera durante la instalación.
• Los orificios estándar de empalme ya no se alinean naturalmente sin escariado, modificación de ranuras o tensión excesiva de los pernos.
• La separación entre postes debe modificarse respecto a la disposición aprobada simplemente para que la barrera siga la línea.
• La barrera se aproxima a un parapeto de puente, una barrera rígida, un terminal, una puerta, una entrada de vehículos o una estructura de drenaje dentro de la sección curva.
• El espacio disponible detrás de la barrera se reduce debido a la curva, la pendiente, una obstrucción o una estructura adyacente.
• El tramo curvo crea un segmento corto entre dos tipos diferentes de barrera o entre una barrera y un tratamiento terminal.

No se trata de inconvenientes menores de instalación. Indican que la barrera debe revisarse como una condición especial de trazado en lugar de solicitarse como material recto estándar.

La barrera curvada en taller suele ser más controlable que el forzado en obra

Para radios exigentes, las secciones de viga W curvadas en taller ofrecen un resultado más predecible que doblar barreras estándar durante la instalación. El conformado controlado puede ajustarse a un radio y dirección especificados, manteniendo al mismo tiempo la uniformidad dimensional en todo un lote. También permite realizar una inspección antes de la entrega para detectar deformaciones, daños en el galvanizado, torsiones no intencionadas y alineación de los orificios para pernos.

El ajuste en obra sigue teniendo utilidad para correcciones leves de alineación, pero no debe convertirse en el método para lograr una curva planificada de radio cerrado. El doblado no controlado puede introducir varios problemas:

• deformación local del perfil W, reduciendo la forma de sección prevista;
• daños al recubrimiento de zinc o a los sistemas de pintura, aumentando la exposición a la corrosión;
• desalineación en los empalmes, que afecta la continuidad de la barrera y el acoplamiento de los pernos;
• variación de la altura de la barrera a medida que la viga se torsiona alrededor de la curva;
• distancia irregular respecto al borde de la calzada o al peligro que se pretende proteger.

La especificación de fabricación debe indicar el radio requerido de la línea central, la dirección de doblado cóncava o convexa, la longitud de la sección de barrera, el patrón de orificios, el requisito de galvanizado o recubrimiento y las tolerancias dimensionales permitidas. El proveedor también debe confirmar si el doblado se realiza antes o después del galvanizado y cómo se protege la integridad del recubrimiento. Esto es especialmente relevante en zonas costeras, industriales o de alta humedad, donde los daños en un borde doblado o en un orificio de perno pueden convertirse en un problema de mantenimiento a largo plazo.

La separación entre postes no puede modificarse de manera informal

Un error común consiste en reducir o variar la separación entre postes en una curva simplemente porque facilita el ajuste de la barrera. Una separación más corta puede parecer conservadora, pero modifica la rigidez del sistema y puede alterar su comportamiento de deflexión. Una separación mayor puede reducir el uso de material o simplificar la colocación, pero puede debilitar el soporte donde la barrera más lo necesita. Ninguno de estos ajustes debe realizarse sin confirmar que está permitido por el diseño aprobado.

Las ubicaciones de los postes deben establecerse a partir de la alineación diseñada de la barrera de seguridad, no improvisarse después de que llegue la barrera. En una curva, esto normalmente exige un control topográfico cuidadoso y atención a la relación entre la cara de la barrera, el borde de la calzada, el ancho del arcén y el objeto protegido. Los postes también deben ser adecuados para las condiciones del terreno. La roca, los servicios enterrados, las estructuras de contención, las conducciones de drenaje y los rellenos compactados pueden afectar el empotramiento y la resistencia de los postes. Una barrera perfectamente curvada no compensa un soporte insuficiente de los postes.

La altura de la barrera merece la misma atención. Los cambios de rasante suelen producirse cerca de curvas horizontales, especialmente en rampas, accesos a puentes, intersecciones y transiciones de terreno. Medir la altura solo en determinados postes puede no detectar una subida o bajada gradual entre apoyos. La altura final debe verificarse a lo largo de la línea de la barrera utilizando el plano de referencia especificado por el proyecto, ya que un punto bajo puede aumentar el riesgo de paso por debajo, mientras que un punto excesivamente alto puede afectar la interacción con el vehículo.

Los empalmes y la orientación de la barrera son más importantes en las curvas

Los empalmes de viga W no son juntas visuales intercambiables. La dirección de su solape, la disposición de los pernos y su posición con respecto al tráfico forman parte del diseño del sistema. En una alineación curva, una orientación incorrecta puede crear un borde expuesto o un punto de enganche para un vehículo fuera de control. Los empalmes deben seguir la dirección de tráfico aprobada y el detalle de instalación del fabricante, incluido el tipo de perno, los requisitos de par de apriete cuando se especifiquen y el uso de todos los elementos de fijación requeridos.

La curvatura también aumenta la importancia de conservar un contacto uniforme entre la barrera, el separador y el poste. La finalidad del separador no es simplemente crear un espacio. Ayuda a mantener la posición de la barrera y reduce la posibilidad de que una rueda o la carrocería de un vehículo impacte directamente contra el poste. Si la barrera se tira lateralmente para hacer que la curva encaje, los separadores pueden girarse o quedar asentados de forma desigual, creando una instalación que parece completa pero que ya no refleja la geometría prevista.

Cuando el trazado incluye una transición hacia una barandilla de puente, una barrera de hormigón u otro elemento rígido, la sección curva debe evaluarse con especial cautela. Las transiciones gestionan el cambio de un sistema flexible a otro mucho más rígido. Combinar ese cambio de rigidez con una curva horizontal de radio corto puede concentrar las exigencias en una longitud limitada de barrera. El trazado puede requerir una transición más larga, una línea de barrera revisada o un sistema aprobado diferente en lugar de un doblado más pronunciado.

El rendimiento de contención depende de más que de la capacidad de giro de la barrera

Las barreras laterales de carretera se evalúan conforme a marcos definidos de ensayos de choque y aceptación, como MASH en Estados Unidos o EN 1317 en muchos otros mercados. Estos marcos evalúan sistemas completos de barrera bajo configuraciones específicas. El certificado de material de un proveedor, el registro de galvanizado o la inspección dimensional no demuestran por sí solos que una instalación curva personalizada proporcione el mismo rendimiento que una configuración recta ensayada.

Esto no significa que cada instalación curva requiera un nuevo ensayo de choque a escala real. Significa que el diseñador y la autoridad de aprobación deben determinar si el radio propuesto, la separación entre postes, la geometría de la barrera, la disposición del terminal y el detalle de transición se encuentran dentro de un ámbito de diseño aceptado. La autoridad responsable del diseño debe resolver las desviaciones antes de la fabricación, no después de que la barrera haya sido entregada en obra.

Para proyectos que hacen referencia a un plano estándar existente, la cuestión clave es si el plano permite expresamente el radio y la disposición de instalación requeridos. Si lo permite, la fabricación y la construcción deben seguir exactamente ese detalle. Si no lo permite, el proyecto necesita una modificación de ingeniería o un sistema de barrera con idoneidad documentada para la condición. Considerar la ausencia de una restricción como una aprobación es una mala decisión de riesgo.

El espacio de deflexión suele convertirse en la verdadera limitación

Una barrera de seguridad curva se instala con frecuencia porque la calzada está cerca de un peligro fijo: un muro de cabecera de alcantarilla, una pendiente pronunciada, un soporte de puente, un muro de contención, una estructura de servicios públicos o una cimentación de señalización vial. Sin embargo, cuanto más cerrada es la curva, más probable es que la barrera se coloque en un corredor restringido. Esto hace que el ancho de trabajo y la deflexión dinámica sean fundamentales para la decisión de selección.

Durante un impacto, un sistema flexible de viga W se desplaza lateralmente. Si no hay suficiente espacio libre detrás de la barrera, el vehículo, la barrera o los postes pueden entrar en contacto con el peligro que la barrera debía proteger. Acercar la barrera al peligro no resuelve este problema; puede reducir aún más la distancia de deflexión disponible. La respuesta correcta puede implicar cambiar el desplazamiento de la barrera, ampliar la longitud necesaria, seleccionar un sistema aprobado más rígido, modificar el peligro o adoptar un tratamiento lateral diferente.

La curva también afecta la longitud necesaria. En una carretera recta, la barrera puede a menudo alinearse en paralelo al peligro. En una curva, la trayectoria de salida de un vehículo y la línea de protección de la barrera pueden no resultar intuitivas únicamente a partir de una vista en planta. Los extremos aguas arriba y aguas abajo deben evaluarse en relación con las trayectorias probables de los vehículos, no solo con el punto donde comienza el obstáculo físico.

Los terminales no deben tratarse como extensiones doblables

Los terminales de extremo y las configuraciones de anclaje son muy sensibles a la configuración. Están diseñados para desarrollar tensión en la barrera, absorber energía, redirigir vehículos o permitir un comportamiento frontal controlado según el sistema. Colocar un terminal dentro de una curva cerrada, cambiar su abertura o modificar su alineación para adaptarlo a un emplazamiento restringido puede invalidar el detalle de instalación previsto.

Cuando un tramo curvo de barrera termina cerca de una intersección, vía de acceso, abertura en la mediana o acceso a un puente, el trazado debe resolverse primero en torno al terminal. La línea de barrera puede diseñarse entonces para alcanzar dicho terminal utilizando una geometría aprobada. Comenzar con el recorrido curvo deseado de la barrera y forzar el terminal en el espacio restante invierte la lógica de seguridad.

Los componentes especiales pueden considerarse únicamente cuando forman parte de un conjunto aprobado. Por ejemplo,Amortiguadores de acero para resortes pueden tener una función en determinados conjuntos de acero diseñados o configuraciones de accesorios, pero nunca debe suponerse que mejoran una curva de barrera de seguridad simplemente porque añaden flexibilidad o absorción de energía. Cualquier accesorio que modifique la transferencia de carga, el movimiento de la barrera o el comportamiento del terminal requiere confirmación conforme al diseño del sistema.

Qué exigir antes de emitir un pedido de barrera de seguridad curva

El control más eficaz consiste en resolver la curva como una condición de ingeniería documentada antes de la compra. El paquete de pedido debe incluir información de planta y perfil, radio exacto, coordenadas de la línea de barrera cuando estén disponibles, programa de postes, desplazamiento de la barrera, dirección de los empalmes, detalles de terminales y transiciones, requisitos de recubrimiento y norma de aceptación aplicable. Un plano de fabricación debe mostrar la dirección de curvatura e identificar claramente cada pieza de barrera no estándar para evitar su inversión durante la instalación.

También es prudente exigir trazabilidad del acero y del recubrimiento protector, inspección dimensional de las secciones curvas y una secuencia práctica de instalación. La secuencia es importante porque las barreras instaladas en el orden incorrecto pueden fijar errores de alineación que se vuelven difíciles de corregir cerca de un terminal o una transición. El embalaje de entrega debe proteger las piezas curvas contra daños por apilamiento y facilitar que las cuadrillas de obra identifiquen la ubicación de instalación prevista.

Para la persona responsable de la decisión, la distinción central es sencilla: pagar por una fabricación curva correctamente diseñada y un trazado controlado no es una mejora estética. Es un medio para evitar una barrera que se ajusta visualmente a la carretera, pero se aparta de la geometría y el comportamiento del sistema de los que depende su función de seguridad. Una barrera de seguridad de viga W puede seguir una curva horizontal cerrada, pero solo cuando la curva se trata como parte del diseño de la barrera, y no como un ajuste en obra después de finalizar el diseño.
