Barreras de seguridad ferroviaria: protección de andenes, pasos a nivel y accesos junto a la vía

Los entornos ferroviarios concentran personas, equipos en movimiento, sistemas eléctricos y zonas operativas restringidas dentro de un corredor estrecho. Por ello, una barrera de seguridad ferroviaria bien planificada es más que un límite visible. Controla el acceso, separa movimientos incompatibles, aleja a los peatones de los peligros y ayuda a mantener un entorno operativo predecible tanto durante el servicio normal como en los trabajos de mantenimiento.

Para los responsables de proyecto, la parte difícil rara vez es decidir si se necesita una barrera. El reto consiste en definir qué debe hacer esa barrera en cada ubicación. Una disposición de protección en el borde del andén, un sistema de contención de vehículos en un paso a nivel y un cerramiento alrededor de una ruta de mantenimiento junto a la vía pueden utilizar componentes de acero, pero se enfrentan a diferentes cargas, patrones de acceso, límites de gálibo, necesidades de inspección y requisitos de aprobación locales.

Los proyectos más fiables comienzan con el escenario de riesgo en lugar de con un perfil de catálogo. ¿Qué o quién se está separando? ¿Puede entrar un vehículo en la zona? ¿La barrera está destinada a disuadir intrusiones, guiar el movimiento de peatones, prevenir caídas o resistir impactos? Estas preguntas determinan la especificación del material, la separación entre postes, las cimentaciones, los detalles de conexión, el acabado y la secuencia de instalación.

Las distintas ubicaciones ferroviarias necesitan diferentes formas de protección

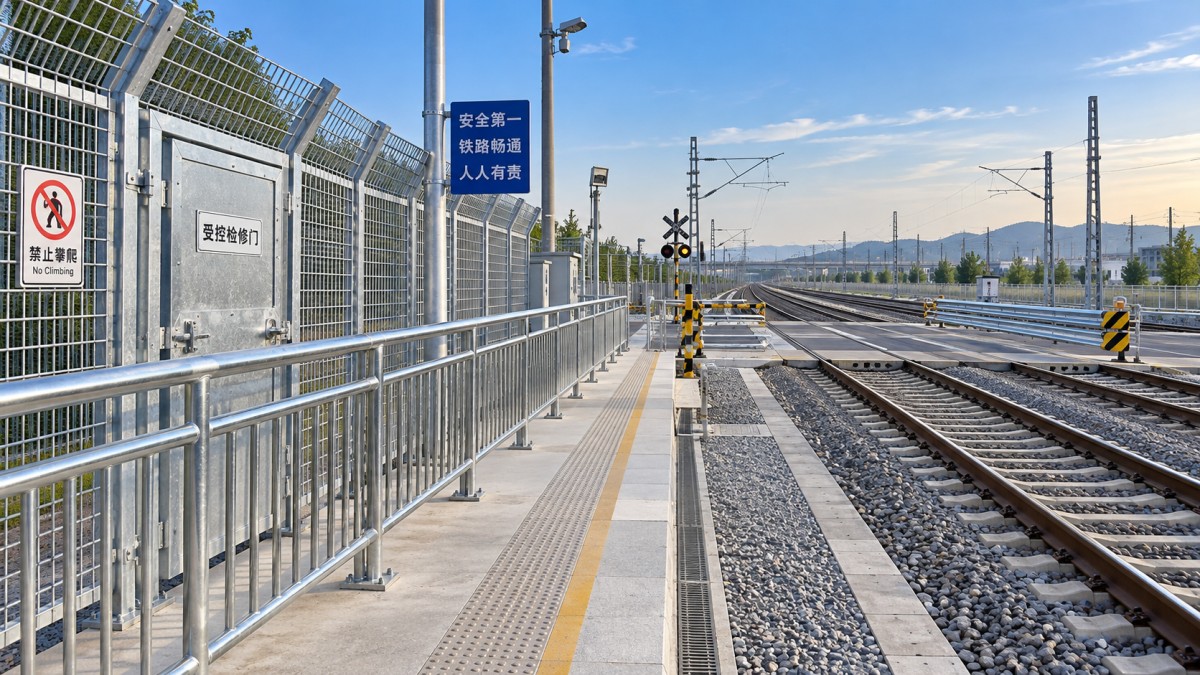

Una estación ferroviaria puede contener varios tipos de barreras a poca distancia. En los andenes públicos, las barandillas peatonales y los quitamiedos suelen definir las rutas de circulación, proteger escaleras o rampas y disuadir a los pasajeros de entrar en zonas no públicas. Su geometría es importante: las aberturas, los detalles de agarre, la resistencia a la escalada, la ubicación de las puertas y las líneas de visión afectan a la forma en que las personas utilizan el espacio. Una barrera que bloquea una ruta de evacuación necesaria o entra en conflicto con el pavimento táctil puede introducir un nuevo riesgo en lugar de resolver uno.

En los pasos a nivel, la preocupación es más dinámica. Los usuarios de la vía deben ser guiados de forma segura mientras las operaciones ferroviarias conservan la visibilidad y el gálibo necesarios. Las barreras de contención de vehículos pueden ser adecuadas cerca de terraplenes, estructuras de drenaje, accesos a puentes u otros peligros laterales de la carretera adyacentes a la aproximación al cruce. Sin embargo, no deben seleccionarse como sustituto de los equipos de control del paso a nivel, los sistemas de advertencia o un diseño conforme de distancia de visibilidad. La función de la barrera es gestionar un riesgo específico de salida de la carretera, no resolver todos los peligros del cruce.

El acceso junto a la vía requiere otro enfoque. Los equipos de mantenimiento pueden necesitar puertas controladas, puntos de acceso de emergencia, pasos para equipos y rutas seguras junto a la vía activa. El cerramiento continuo puede reducir las entradas no autorizadas, pero cada abertura debe ser intencionada. Una puerta mal situada puede debilitar la seguridad, complicar la evacuación o fomentar atajos inseguros. Los herrajes de las puertas, las disposiciones de cierre, el sentido de apertura de las bisagras y la capacidad de mantener un paso despejado para el personal autorizado deben resolverse antes de la fabricación.

Empiece por el emplazamiento, no por la sección de acero

Las barreras de acero suelen especificarse mediante formas conocidas: barandillas tubulares, paneles de malla, postes de canal, guardarraíles de perfil W o bastidores fabricados a medida. La forma por sí sola no determina la idoneidad. Las condiciones del emplazamiento determinan si el conjunto seguirá siendo funcional durante su período de servicio previsto.

La corrosión es un ejemplo práctico. Las estaciones costeras, los túneles húmedos, los corredores industriales y las zonas expuestas a sales de deshielo pueden requerir más que un acabado de pintura estándar. El galvanizado en caliente se utiliza ampliamente para componentes de barreras de acero porque protege las superficies de difícil acceso y favorece el uso exterior a largo plazo. Sin embargo, la selección del revestimiento debe seguir considerando los bordes cortados, los orificios perforados, las zonas soldadas, el drenaje, las acumulaciones de agua y el contacto entre metales distintos. Un componente bien revestido puede deteriorarse prematuramente si el diseño retiene agua estancada o si los daños no pueden repararse fácilmente.

Las condiciones del terreno también merecen atención desde el principio. Los postes instalados en hormigón, atornillados a losas, fijados a muros de contención o montados sobre estructuras de puentes se comportan de manera diferente. Las instalaciones existentes, las rutas de cables, los canales de drenaje y las cimentaciones enterradas pueden limitar la ubicación de los postes. Si estas restricciones se descubren solo después de que los materiales lleguen a la obra, los cambios pueden afectar a los gálibos de seguridad, las fechas del programa y el coste de instalación.

Diseñe para las interfaces y una instalación mantenible

Los proyectos ferroviarios tienen muchas interfaces. Una barrera puede encontrarse con acabados de andén, canales de drenaje, canalizaciones de cables, muros de contención, columnas de iluminación, señales o sistemas de control de acceso. Los planos deben hacer visibles estas interfaces en lugar de dejarlas a la interpretación en obra. El paquete de fabricación debe identificar dimensiones, tolerancias, ubicaciones de anclajes, detalles de empalmes, mediciones requeridas en obra y qué parte es responsable del replanteo final.

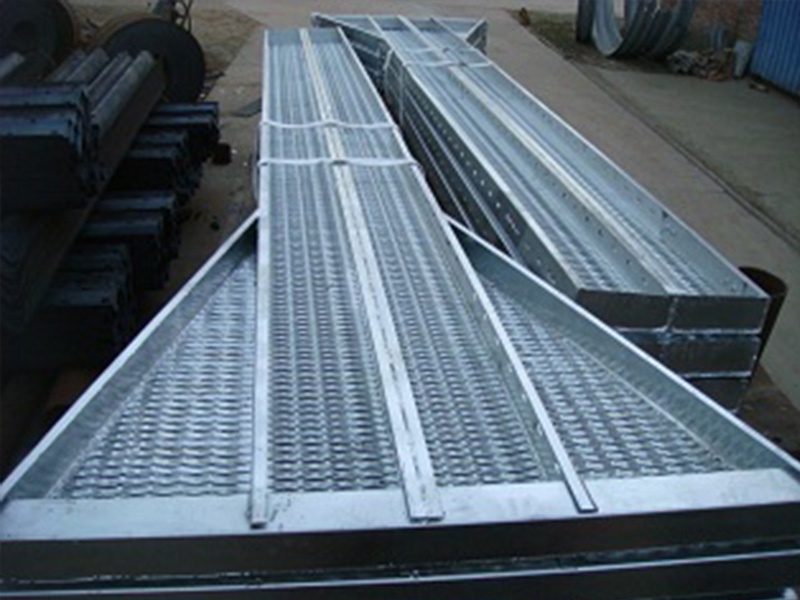

Para las estructuras de acero fabricadas, la repetibilidad es valiosa, pero no debe eliminar los requisitos específicos del emplazamiento. Un proveedor que puede trabajar a partir de los planos del proyecto o ayudar con el desarrollo del diseño puede coordinar la perforación, el doblado, la eliminación de óxido, el granallado cuando se especifique, los ensayos no destructivos, el galvanizado y la pintura dentro de una secuencia de fabricación controlada. Esto es especialmente importante cuando los componentes deben alinearse con obras civiles existentes o cuando la ventana de instalación es corta.

La planificación de la instalación también debe abordar cómo se realizará el trabajo alrededor de las operaciones ferroviarias. Las longitudes de los materiales pueden estar limitadas por las rutas de acceso. Los métodos de elevación pueden estar restringidos cerca de equipos aéreos. La protección temporal, las disposiciones de ocupación de vía y los puntos de parada para inspección pueden influir en el diseño de conexión más práctico. Una barrera que es sencilla en un taller puede ser difícil de instalar de forma segura junto a una línea ferroviaria en servicio.

Dónde encajan los guardarraíles de carretera en los proyectos ferroviarios

No todos los guardarraíles de acero pertenecen a un corredor ferroviario, pero los sistemas de categoría vial pueden ser relevantes en las interfaces carretera-ferrocarril, las vías de acceso a estaciones, los depósitos de mantenimiento, los accesos a puentes y las rutas de vehículos peligrosas cerca de propiedades ferroviarias. En estos entornos, el objetivo del diseño puede ser absorber la energía de una colisión y redirigir un vehículo fuera de control lejos de un peligro definido.

Por ejemplo, elguardarraíl Brasil ABNT 6971 es una opción de guardarraíl ondulado galvanizado en caliente asociada a las referencias ABNT 6971 y AASHTO M180 para aplicaciones de carretera. Su vida útil declarada supera los 20 años en condiciones adecuadas. Esto no lo habilita automáticamente para todas las ubicaciones ferroviarias: el equipo del proyecto aún debe confirmar los requisitos aplicables ferroviarios, viales, estructurales y de las autoridades locales. Su relevancia es mayor cuando la función de contención de vehículos está claramente definida y la norma vial se ajusta a la base de diseño del proyecto.

Esta distinción evita un error común de especificación. No debe suponerse que las barreras de segregación peatonal proporcionan contención de vehículos, ni debe tratarse un guardarraíl de carretera como una solución completa de control de acceso. Cada sistema debe seleccionarse según su peligro real y la condición de carga prevista.

Preguntas que evitan cambios en etapas tardías

• ¿Qué evento pretende prevenir o controlar la barrera: intrusión peatonal, exposición a caídas, entrada no autorizada, impacto de vehículos o todos ellos en zonas separadas?
• ¿Qué normas, requisitos del operador ferroviario y normativas locales de edificación o carreteras regulan la instalación específica?
• ¿Están protegidos los gálibos de vía, el acceso para mantenimiento, la salida de emergencia y la visibilidad en la disposición propuesta?
• ¿Qué entorno de corrosión se aplica y puede inspeccionarse y repararse el acabado seleccionado después de la instalación?
• ¿Definen los planos las cimentaciones, los anclajes, las transiciones, las puertas, los tratamientos de extremo y las interfaces con las estructuras existentes?
• ¿Pueden entregarse, manipularse e instalarse los componentes dentro de la ventana de acceso ferroviario disponible?

Estas preguntas son especialmente útiles cuando los presupuestos están bajo presión. Reducir el peso del acero o simplificar una disposición de postes puede parecer económico, pero la decisión debe comprobarse frente a la función requerida, la capacidad de la cimentación, la exposición a la corrosión y la estrategia de sustitución. El menor coste inicial de material puede resultar caro cuando el acceso para la reparación requiere ocupaciones de vía o interrupciones de las operaciones de la estación.

Una ruta práctica hacia un paquete de barreras más seguro

Un sólido paquete de barreras de seguridad ferroviaria combina una definición clara del riesgo con planos coordinados y detalles fabricables. Antes de su liberación para fabricación, los equipos del proyecto deben verificar el tipo de barrera por zona, los requisitos de acabado, las dimensiones, el método de fijación, las expectativas de inspección y la documentación requerida en la entrega. Cuando se necesita una solución de acero a medida, la fabricación conforme a planos aprobados ayuda a preservar la intención del diseño y permite preparar de forma coherente detalles como orificios perforados, dobleces, tratamiento protector y placas de conexión.

La decisión final debe basarse en el entorno operativo específico, no en una promesa genérica de durabilidad. Cuando el peligro, las restricciones de acceso, las condiciones de corrosión y los requisitos aplicables se comprenden conjuntamente, las barreras resultan más fáciles de instalar, más fáciles de mantener y mucho más propensas a proteger a las personas y los activos a los que estaban destinadas a servir.
