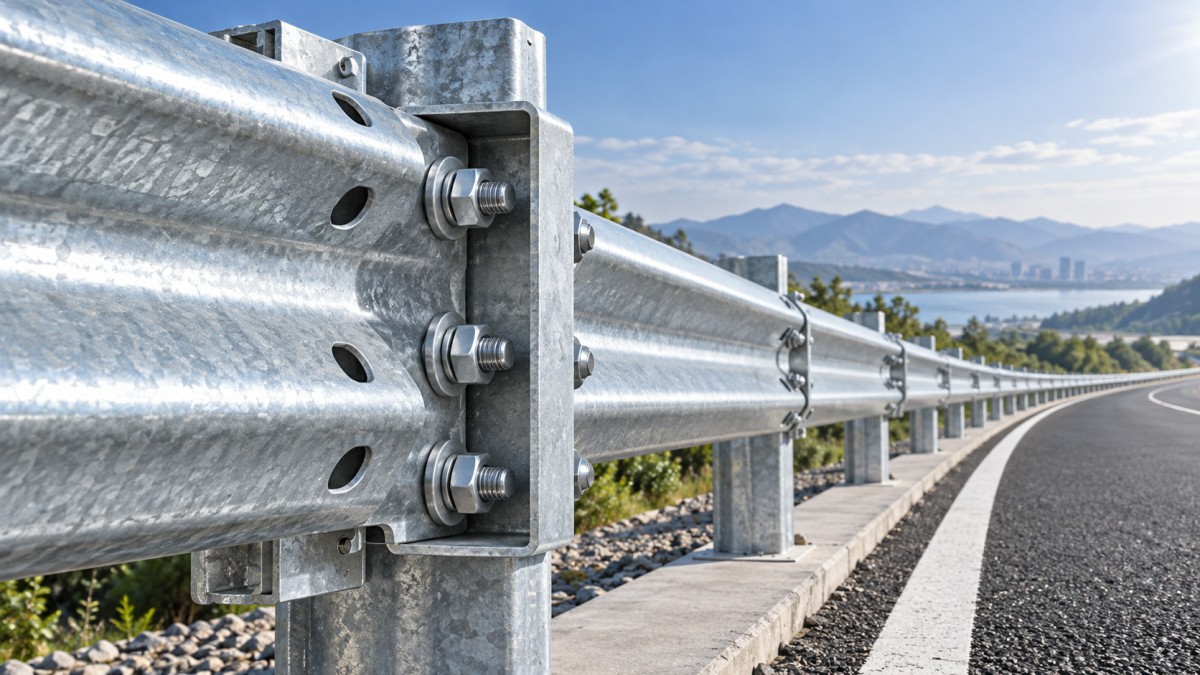

Conectores de caja abierta en instalaciones de barreras de seguridad: comprobaciones de ajuste que previenen fallos

En las instalaciones de barreras de seguridad, un conector de caja abierta puede parecer un componente simple, pero un ajuste correcto es esencial para el rendimiento del sistema y la seguridad vial.

Los operarios e instaladores deben verificar la alineación, la precisión de los orificios para pernos, las superficies de contacto, el estado del recubrimiento y el apriete de la conexión antes del montaje final para evitar fallos prevenibles en campo.

El criterio central es sencillo: si un conector de caja abierta no asienta correctamente antes del apriete, aplicar más par no resolverá el problema de instalación subyacente.

Para los equipos de campo, las principales prioridades son evitar el montaje forzado, identificar pronto los conflictos dimensionales, proteger las superficies galvanizadas y documentar las piezas no conformes antes de continuar el trabajo.

Esta guía se centra en comprobaciones prácticas que previenen uniones flojas, transferencia desigual de cargas, corrosión prematura, herrajes dañados y costosos retrabajos después de instalar el sistema de barrera de seguridad.

Por qué es importante el ajuste antes de apretar los pernos

Un conector de caja abierta transfiere cargas entre componentes de la barrera de seguridad, postes, vigas o secciones terminales. Su posición afecta a la forma en que las fuerzas de colisión se transmiten a través de toda la instalación.

Cuando un conector está descentrado, torcido o mal asentado, el sistema puede desarrollar concentraciones de tensión no deseadas durante un impacto. Estas tensiones pueden reducir la previsibilidad del comportamiento de la barrera.

Un ajuste inadecuado también puede generar problemas visibles antes de que un vehículo llegue a contactar con la barrera. Las líneas de riel irregulares, los orificios alargados, los pernos doblados y los daños en el recubrimiento son señales de advertencia.

Los operarios deben tratar el ajuste como una etapa de verificación, no simplemente como un paso de preparación. El conector debe coincidir con la geometría diseñada antes de iniciar cualquier secuencia de fijación final.

Una unión que requiere un uso intenso de palancas, martilleo o forzar los pernos debe detenerse y revisarse. Una fuerza excesiva suele ocultar una orientación incorrecta de la pieza o problemas de alineación en obra.

El montaje correcto ayuda a que la barrera absorba la energía del impacto, redirija los vehículos hacia su trayectoria normal y mantenga la continuidad prevista en autopistas y tramos viales peligrosos.

Comience por identificar y orientar las piezas

Antes de elevar los componentes a su posición, confirme el tipo de conector, la referencia del plano, el requisito de acabado, la especificación de los pernos y la orientación de instalación con respecto a los documentos aprobados del proyecto.

Los conectores de caja abierta pueden parecer similares, pero tener diferente separación entre orificios, dimensiones de brida, espesores de material o configuraciones izquierda y derecha. La similitud visual no es suficiente.

Revise las marcas de las piezas, las etiquetas de embalaje, los registros de fabricación y los planos de taller. Si las marcas faltan o no están claras, aísle el componente hasta verificar su identificación.

Los errores de orientación ocurren habitualmente cuando los instaladores giran un conector 180 grados o instalan una pieza simétrica. Esto puede desplazar ligeramente los orificios para pernos.

Compare el lado abierto del conector, la dirección de la brida, las características de drenaje y el patrón de orificios con la disposición del riel. Hágalo antes de que los trabajadores comiencen a colocar pernos.

Cuando los planos del proyecto especifiquen una secuencia de conexión concreta, siga esa secuencia. El orden de instalación puede afectar al acceso, la alineación y la posibilidad de inspeccionar las superficies de contacto.

Compruebe la alineación del riel y los postes antes de conectar

La mayoría de los problemas de los conectores se originan en los componentes circundantes y no en el propio conector. Verifique la elevación del riel, el espaciado de los postes, la verticalidad de los postes y la alineación de las vigas antes del ajuste.

Utilice una cuerda de alineación, regla recta, nivel, láser o un método de medición en obra aprobado para identificar desviaciones visibles. Seleccione el método adecuado para las tolerancias del proyecto.

Un extremo de riel que se descuelga, se eleva o se retuerce puede sacar el conector del plano. Apretar los pernos en esta condición puede fijar la deformación en la unión.

Confirme que los postes no se hayan desplazado durante el hincado, la excavación, el relleno o la colocación de hormigón. Un pequeño movimiento de un poste puede afectar a múltiples conexiones posteriores.

Compruebe si el riel se superpone, solapa o conecta con elementos adyacentes según el diseño. Una dirección de solape incorrecta puede interferir tanto con el asentamiento del conector como con el rendimiento ante impactos.

No utilice el conector para llevar vigas desalineadas a su posición. Corrija primero la geometría de soporte y, a continuación, repita la comprobación de ajuste con las piezas apoyadas de forma natural.

Verifique la precisión de los orificios para pernos sin agrandarlos

Con las piezas sujetas en su posición prevista, inspeccione cada orificio para perno para comprobar su alineación concéntrica. Los pernos deben pasar sin carga lateral excesiva, roscado cruzado ni inserción forzada.

Comience colocando varios pernos sin apretar en posiciones opuestas. Esto confirma la alineación general y evita que un perno colocado al principio induzca al equipo a error sobre el ajuste real.

Si los orificios no se alinean, identifique la causa antes de taladrar, ranurar o escariar. Las modificaciones no autorizadas pueden debilitar los componentes e invalidar los requisitos del proyecto o de seguridad.

Las causas comunes incluyen una orientación incorrecta del conector, secciones de riel no coincidentes, postes desplazados, variaciones de fabricación, residuos entre superficies o un diámetro de perno incorrecto.

Inspeccione los pernos, tuercas y arandelas para comprobar la clase, longitud, estado de la rosca y recubrimiento correctos. Un perno demasiado corto puede no lograr un acoplamiento de rosca adecuado.

Los pernos deben instalarse de acuerdo con el plano y la especificación aprobados. La colocación de las arandelas, la ubicación de la cabeza y la posición de la tuerca pueden ser importantes para la holgura y la distribución de carga.

Inspeccione las superficies de contacto y los recubrimientos galvanizados

Antes del montaje, examine todas las superficies de acoplamiento para detectar barro, grava, material de embalaje, salpicaduras de soldadura, acumulaciones de humedad, rebabas o galvanizado dañado que impida el contacto total.

Limpie las superficies con métodos aprobados que no eliminen innecesariamente los recubrimientos protectores. No deje residuos abrasivos atrapados entre el conector y el acero adyacente.

Los espacios entre las superficies de acoplamiento pueden permitir movimiento bajo vibraciones del tráfico o cargas de impacto. También pueden acumular agua y acelerar la corrosión en zonas ocultas.

Inspeccione las superficies galvanizadas por inmersión en caliente para detectar arañazos, acero expuesto, descamación, corrosión blanca o daños por manipulación. Registre el estado antes de cubrir las zonas afectadas con herrajes.

Cuando se permitan procedimientos de reparación, utilice el método aprobado de reparación del recubrimiento y verifique la cobertura. El retoque en campo debe restaurar la protección sin interferir con el asentamiento de la unión.

En instalaciones expuestas a sales de deshielo, humedad costera o escorrentía frecuente, la protección del recubrimiento merece atención adicional, ya que la corrosión oculta puede pasar desapercibida durante años.

Apriete las conexiones siguiendo una secuencia controlada

Una vez que el conector de caja abierta esté correctamente asentado y todos los pernos estén insertados, apriete los elementos de fijación gradualmente siguiendo un patrón equilibrado, en lugar de apretar por completo un lado primero.

Una secuencia controlada ayuda a mantener la alineación mientras se llevan las superficies al contacto. También reduce el riesgo de torcer el conector o aplicar una carga desigual sobre los herrajes.

Utilice herramientas de par calibradas cuando se especifiquen valores de par. No estime el apriete final al tacto, especialmente cuando los equipos utilicen distintas herramientas o turnos.

Siga la especificación vigente del proyecto en cuanto a par, giro de tuerca, herrajes de bloqueo u otros requisitos de fijación. Las normas locales pueden diferir de las prácticas generales de instalación.

Después del apriete, confirme que ningún perno haya hecho tope, se haya doblado, dañado la rosca o perdido el contacto con la arandela. Inspeccione las roscas accesibles para verificar la longitud de acoplamiento requerida.

Marque los elementos de fijación completados cuando los procedimientos de obra lo exijan. Un marcado visual claro ayuda a los supervisores a distinguir las uniones inspeccionadas de las conexiones que aún requieren verificación final.

Realice una inspección final centrada en los riesgos de fallo

La inspección final debe confirmar algo más que la presencia de pernos. Debe evaluar si la conexión terminada coincide con la posición de diseño y la trayectoria de carga previstas.

Revise la continuidad del riel, el asentamiento del conector, la orientación de los pernos, el apriete de los elementos de fijación, el estado del recubrimiento y la distancia respecto a objetos cercanos. Inspeccione tanto las caras visibles como las menos accesibles.

Busque espacios irregulares, bridas deformadas, arandelas faltantes, roscas dañadas, orificios taladrados no autorizados y conectores apoyados contra bordes no previstos. Cada uno puede indicar una unión comprometida.

Fotografíe las condiciones no conformes antes de corregirlas cuando los procedimientos de calidad del proyecto requieran registros. Una buena documentación facilita la trazabilidad y ayuda a prevenir errores repetidos de instalación en tramos posteriores.

Para sistemas de autopistas duraderos, la calidad de los componentes y la calidad de la instalación deben trabajar conjuntamente. Un conector fabricado correctamente no puede compensar un ajuste incorrecto en campo.

Productos comoNorway Guardrail están diseñados para una resistencia fiable a los impactos y una protección contra la corrosión a largo plazo, pero su rendimiento sigue dependiendo de conexiones precisas.

Su diseño ondulado y su recubrimiento galvanizado por inmersión en caliente permiten aplicaciones exigentes en autopistas, incluidos tramos viales peligrosos donde un comportamiento uniforme de la barrera es especialmente importante.

Cuándo detener el trabajo y escalar el problema

Detenga la instalación y notifique al supervisor responsable cuando los conectores no puedan asentarse de forma natural, los orificios requieran modificación, los recubrimientos estén gravemente dañados o las piezas estructurales parezcan deformadas.

También es apropiado escalar el problema cuando las dimensiones en campo difieran de los planos, las elevaciones del riel varíen de forma inesperada o los componentes suministrados no coincidan con los registros de identificación aprobados.

No corrija problemas dimensionales calentando, cortando, soldando o doblando componentes, salvo que una aprobación de ingeniería por escrito autorice específicamente el método y documente la condición resultante.

Escalar el problema a tiempo suele costar menos que corregir un tramo de barrera de seguridad ya terminado. También protege a los operarios de que se les pida aceptar soluciones inseguras debido a la presión del cronograma.

Un informe de campo conciso debe identificar la ubicación, las marcas de los componentes, las mediciones, las fotografías, la condición observada y las medidas temporales adoptadas para proteger el área de trabajo.

Conclusión: el ajuste es una comprobación de seguridad, no una formalidad

Un conector de caja abierta funciona de manera fiable solo cuando se identifica correctamente, se alinea, se asienta por completo, se fija adecuadamente y se protege contra la corrosión en el momento de la instalación.

Los operarios nunca deben confiar en la fuerza de los pernos para superar una geometría deficiente. Corregir la alineación, la falta de coincidencia de los orificios, la contaminación de las superficies o los daños en el recubrimiento antes del apriete evita fallos posteriores.

La rutina más eficaz es sencilla: inspeccionar la alineación circundante, comprobar el ajuste de los orificios para pernos, limpiar las superficies de contacto, apretar en secuencia y documentar cualquier condición fuera de las tolerancias aprobadas.

Al tratar el ajuste como un control de seguridad crítico, los equipos de instalación pueden reducir los retrabajos, proteger el rendimiento de la barrera y entregar conexiones de barrera de seguridad que permanezcan fiables durante toda su vida útil.
