Una barrera Jersey solo protege una zona de trabajo cuando se instala como un sistema de contención continuo y estable. No basta con colocar barreras de hormigón junto a una excavación, una cuadrilla de pavimentación o equipos estacionados. Los operadores deben controlar la aproximación a la barrera, evitar que los huecos se conviertan en puntos de entrada, gestionar los extremos y confirmar que la barrera puede funcionar bajo las condiciones de tráfico de esa ubicación.

La cuestión práctica no es simplemente: «¿Dónde cabe la barrera?». Es: «Si un vehículo se sale de su carril, ¿dónde entrará primero en contacto con la protección y qué trayectoria seguirá después del contacto?». Esta cuestión debe orientar todo el plan de colocación.

Empiece por la trayectoria de intrusión, no por el contorno de la zona de trabajo

La protección de la zona de trabajo debe disponerse desde el lado del tráfico hacia el interior. Identifique el carril de tráfico activo, la trayectoria probable de un vehículo fuera de control, la línea de barreras, el espacio de recuperación o deflexión detrás de ella y, por último, los trabajadores, máquinas, materiales o riesgos de desnivel que se protegen.

Un error común es colocar una barrera Jersey inmediatamente junto al trabajo porque es la línea más corta de instalar. Esto puede dejar demasiado poco espacio para el movimiento de la barrera o la redirección del vehículo. Si se impacta una barrera temporal rígida, su respuesta depende del tipo de barrera, el sistema de conexión, el estado de la superficie y la dirección del impacto. Cuando el movimiento es posible, un área protegida situada directamente contra la cara posterior puede seguir estando expuesta.

Mantenga a las personas y los equipos críticos fuera de la envolvente de movimiento prevista. Si el espacio es limitado, reduzca la exposición reubicando los materiales almacenados, modificando la secuencia de trabajo, acortando la longitud de trabajo activa o utilizando una disposición diferente de control del tráfico. Un emplazamiento estrecho no hace que el peligro desaparezca; hace que las decisiones de colocación sean más importantes.

Construya una línea continua de barreras

La intrusión de vehículos se produce con frecuencia en las interrupciones, en lugar de a través del centro de un tramo de barreras correctamente conectado. Cada abertura necesita una finalidad: un punto de acceso aprobado, un cruce planificado, una entrada para equipos o una transición a otro sistema de protección. Un hueco no planificado creado por comodidad es una vía sin protección.

Una las unidades de barrera con los elementos de conexión especificados e inspeccione cada conexión después de la colocación. Las unidades que parecen estar en contacto pero no están correctamente conectadas pueden separarse o girar durante un impacto. La alineación también es importante. Una línea lisa y uniforme proporciona a un vehículo que impacta una trayectoria de redirección más predecible. Los desplazamientos bruscos, los solapamientos irregulares y los giros abruptos pueden crear puntos de enganche o concentrar las fuerzas de impacto donde el sistema tiene menor capacidad para gestionarlas.

• Mantenga las unidades adyacentes asentadas sobre una superficie razonablemente nivelada y estable.
• Retire los residuos sueltos que impidan que las unidades apoyen de manera uniforme.
• Utilice el método de conexión previsto para ese modelo de barrera.
• Revise las juntas después de movimientos de equipos, eventos meteorológicos o cualquier impacto reportado.
• No cree aberturas informales para el acceso de trabajadores a través de la línea orientada al tráfico.

En una zona de trabajo extensa, inspeccione la línea de barreras tal como la encontraría un conductor. Busque tramos ocultos por curvas, cambios de rasante, vehículos en cola, equipos de construcción o un contraste nocturno deficiente. Una barrera que se hace visible demasiado tarde puede ser impactada con un ángulo más severo.

Los extremos de la barrera requieren tanta atención como la parte central

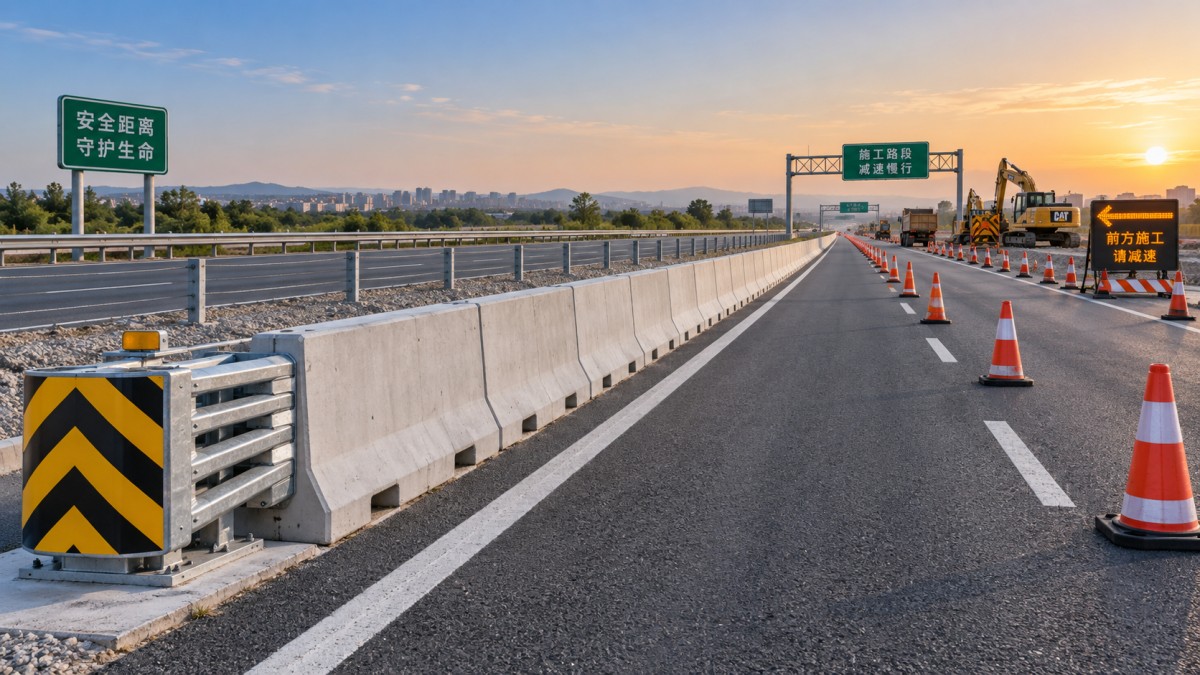

El extremo expuesto de un tramo de barreras Jersey puede representar un peligro grave. Un vehículo que impacta un extremo de barrera sin tratamiento puede detenerse bruscamente, trepar o ser redirigido de manera impredecible. Por lo tanto, el inicio y el final de la instalación deben tratarse con un terminal aprobado, una transición adecuada o una disposición que sitúe el extremo fuera de la trayectoria probable de los vehículos.

No suponga que desviar ligeramente el extremo del tráfico resuelve el problema. Un ensanchamiento puede ser útil en algunas disposiciones, pero su eficacia depende de la longitud disponible, la geometría de la carretera y la dirección desde la que se aproximan los vehículos. Un extremo colocado aguas abajo puede seguir expuesto al tráfico en sentido contrario, transversal o en marcha atrás. Considere todos los movimientos de tráfico, incluidos los vehículos de construcción que entran y salen de la zona.

Cuando una barrera temporal de hormigón se conecta a un sistema lateral de carretera existente, utilice una transición diseñada en lugar de terminar un sistema junto a otro. Las barreras con diferente rigidez, altura y comportamiento de deflexión pueden crear una discontinuidad insegura si simplemente se colocan cerca unas de otras.

Elija el anclaje según el sistema de barreras y el estado del pavimento

El anclaje no es un requisito universal ni sustituye una disposición correcta. Algunos sistemas de barreras Jersey están diseñados para funcionar como tramos autónomos conectados; otros requieren pasadores, pernos u otro método de sujeción en aplicaciones específicas. Siga las instrucciones de instalación del proveedor de barreras y el diseño de control del tráfico del proyecto.

La decisión se ve afectada por el tipo de superficie, la pendiente, la geometría de las curvas, la exposición a tráfico pesado repetido y el riesgo de que un vehículo impacte la barrera en ángulo. Un detalle de anclaje que funciona sobre hormigón en buen estado puede no ser adecuado para pavimento deteriorado, asfalto delgado, tableros de puentes o superficies donde la perforación dañaría la estructura. Antes de la instalación, verifique tanto el diseño de la barrera como el estado de la superficie de apoyo.

No improvise en el campo con pasadores incompatibles, calzas sueltas, bloques improvisados o añadidos soldados. Estos cambios pueden alterar la forma en que las unidades se conectan o se mueven durante un impacto. Cuando un emplazamiento requiere una conexión no estándar, una disposición curva o una transición especial, debe diseñarse como parte del sistema en lugar de ensamblarse a partir de componentes convenientes.

Adapte la disposición al comportamiento real del tráfico

La velocidad del tráfico es solo una parte del riesgo. Los operadores también deben considerar el ancho de carril, la presencia de vehículos pesados, la curvatura de la carretera, las aproximaciones en descenso, el drenaje en condiciones de lluvia, la visibilidad nocturna, las intersecciones cercanas y si es probable que el tráfico forme colas o cambie bruscamente. Un tramo de barreras en una sección recta y de bajo conflicto puede requerir un enfoque distinto al de uno que protege a cuadrillas junto a una incorporación, una rampa o un carril urbano restringido.

Coloque la señalización de advertencia previa, los dispositivos de canalización y las transiciones de carril de modo que los conductores tengan tiempo de comprender la nueva trayectoria antes de llegar a la barrera Jersey. La barrera debe respaldar el patrón de tráfico, no convertirse en la primera indicación de que la carretera ha cambiado. Evite que las señales, los soportes de iluminación, las pilas de materiales y los equipos obstruyan el carril utilizable u oculten la cara de la barrera.

Cuando las barreras temporales de hormigón no son la solución principal adecuada, una disposición de guardarraíl puede ser más apropiada para un peligro lateral de carretera a largo plazo o una ubicación que requiera una transición diseñada. Para aplicaciones en autopistas y carreteras peligrosas, puede considerarse un sistema de acero con forma ondulada comoguardarraíl de Noruega cuando una barrera de acero sea más adecuada para guiar un vehículo de vuelta hacia su trayectoria de circulación. La elección debe basarse en el peligro, el espacio disponible, la geometría de la carretera y el rendimiento de barrera requerido, en lugar de basarse únicamente en la preferencia de producto.

Realice una verificación de colocación antes de abrir el carril

Una breve revisión en campo puede detectar la mayoría de los problemas de colocación evitables. Recorra la aproximación desde cada dirección de tráfico e inspeccione la zona de trabajo después de que todas las señales, dispositivos, máquinas y materiales almacenados estén en posición.

1. Confirme que la línea de barreras protege toda la zona de trabajo expuesta, incluidos el primer y el último puntos de trabajo activos.
2. Compruebe que cada unidad esté correctamente orientada, conectada y apoyada sobre terreno estable.
3. Inspeccione ambos extremos y cada transición para detectar exposición directa a vehículos.
4. Revise detrás de la barrera si hay trabajadores, combustible, equipos o excavaciones colocados demasiado cerca del área de movimiento prevista.
5. Observe la instalación en condiciones de poca luz cuando se prevea trabajo nocturno o tráfico nocturno.
6. Vuelva a comprobar la disposición después de cualquier reubicación, operación de pavimentación, impacto o cambio sustancial en el encaminamiento del tráfico.

La colocación de barreras no es una tarea única de entrega. Las zonas de trabajo cambian a medida que avanza la pavimentación, se desplazan las excavaciones, se acumulan materiales y se ajusta el control del tráfico. La línea de protección debe desplazarse con esos cambios. Una barrera Jersey correctamente seleccionada es valiosa, pero su contribución real a la seguridad proviene de una disposición continua, extremos controlados, conexiones compatibles y suficiente espacio protegido detrás de ella para evitar que una intrusión alcance la zona de trabajo.
