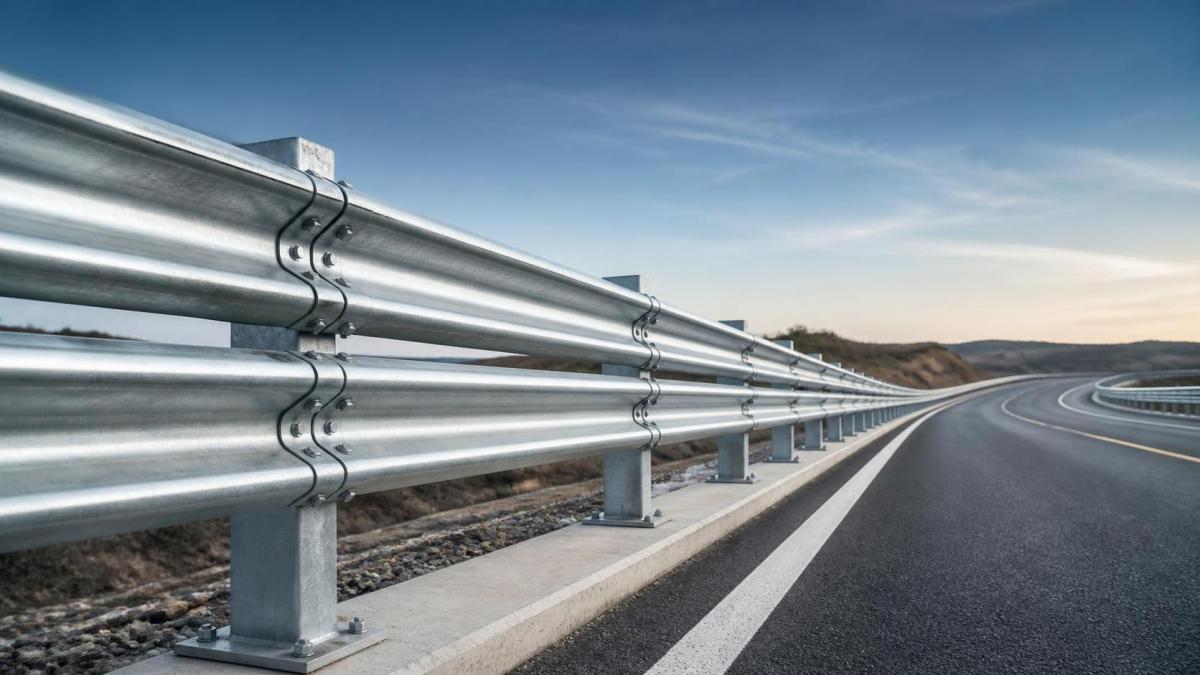

Guía de instalación de barreras de seguridad para carreteras

La planificación de una carretera más segura comienza con una guía confiable para la instalación de barreras de seguridad. Para contratistas, ingenieros y propietarios de proyectos de transporte, el trabajo con barreras no consiste simplemente en colocar acero a lo largo del borde de una carretera. El verdadero trabajo consiste en coordinar el rendimiento de la barrera, las condiciones del lugar, la calidad de la instalación y la durabilidad a largo plazo. Una barrera que parece adecuada el primer día puede convertirse en un problema de mantenimiento si la separación entre postes, las condiciones de la cimentación, la protección contra la corrosión o los detalles de conexión no se han gestionado correctamente.

En la práctica, una instalación exitosa comienza mucho antes de que los equipos lleguen al lugar de trabajo. La alineación, el tratamiento de los extremos, el tipo de poste, el perfil de la viga, la dirección de los empalmes y el sistema de recubrimiento deben comprobarse con respecto a los planos y los requisitos del proyecto. Por eso, muchos compradores prefieren trabajar con fabricantes que puedan proporcionar soporte para la cotización, la revisión del diseño, la fabricación y la coordinación de la instalación, en lugar de limitarse a suministrar piezas de acero estándar.

Comience por el lugar, no por el catálogo

Un error común en los proyectos de barreras para carreteras es elegir un sistema demasiado pronto, antes de comprender completamente las condiciones del borde de la carretera. La pendiente del terraplén, el ancho del arcén, la disposición de la mediana, las transiciones en puentes, las estructuras de drenaje y las condiciones del suelo pueden afectar los detalles de la instalación. Incluso cuando el paquete de planos está completo, la verificación en campo sigue siendo importante. Pequeñas diferencias de elevación u obstáculos subterráneos pueden modificar la forma de instalar los postes y determinar si la separación estándar sigue siendo práctica.

Por este motivo, la planificación de la instalación suele requerir respuestas a algunas preguntas básicas:

• ¿Qué nivel de contención o requisito de rendimiento se aplica a la sección de la carretera?
• ¿La barrera protege contra el vuelco por la pendiente, el impacto contra objetos fijos o la salida por el borde?
• ¿Los postes se hincarán, se perforarán o se instalarán mediante otra solución de cimentación?
• ¿Qué protección contra la corrosión se necesita para el entorno local?
• ¿Existen zonas de transición en las que los componentes estándar no sean suficientes?

No se trata de aspectos teóricos. Influyen directamente en los detalles de fabricación, como la posición de los orificios, la curvatura de las vigas, la compatibilidad de los conectores y el tratamiento superficial.

La calidad del material afecta la calidad de la instalación

En el lugar de trabajo, los equipos suelen detectar primero la alineación y la fijación. Lo que quizá no puedan comprobar de inmediato es si los componentes de acero se han fabricado con la uniformidad suficiente para facilitar la instalación. Las tolerancias de los orificios, la precisión del doblado, la calidad de los bordes, el estado del galvanizado y la rectitud afectan tanto la facilidad de montaje del sistema como su comportamiento después de la exposición a las condiciones meteorológicas y a las vibraciones del tráfico.

Un fabricante competente de barreras de seguridad para carreteras y productos de acero debe poder trabajar a partir de un plan del proyecto o de los planos del cliente, y controlar posteriormente el proceso mediante perforación, doblado, eliminación del óxido, granallado, ensayos no destructivos, galvanizado y pintura, según sea necesario. Esto no garantiza por sí solo el éxito del proyecto, pero reduce el riesgo de modificaciones en campo, retrasos en la instalación y problemas de ajuste entre componentes.

Cuando los proyectos incluyen configuraciones personalizadas, este soporte resulta aún más útil. Algunas secciones de carretera requieren componentes estándar, mientras que otras necesitan longitudes especiales, disposiciones de postes no convencionales o piezas de conexión que deben coincidir con una línea de barrera existente. En esos casos, la flexibilidad de fabricación es tan importante como el precio.

Pasos clave para la instalación de barreras de seguridad en carreteras

La secuencia de trabajo en campo varía según el proyecto, pero la lógica general suele ser sencilla.

Trazado y verificación

Marque cuidadosamente la línea de la barrera antes de comenzar la instalación. Esto incluye comprobar el replanteo, los desplazamientos, las posiciones de los extremos, las transiciones y cualquier interferencia local con servicios públicos, alcantarillas, cimentaciones de señales o bordes del pavimento. Si la línea es incorrecta en esta etapa, las correcciones posteriores resultan costosas y, en ocasiones, inseguras.

Instalación de los postes

Los postes deben instalarse a la profundidad, separación y orientación requeridas. El método exacto depende del diseño y de las condiciones del lugar. Los postes hincados son habituales, pero no siempre resultan adecuados en terrenos rocosos o cuando existen servicios enterrados. La desigualdad en la parte superior de los postes o una profundidad de empotramiento irregular pueden generar problemas de alineación de las vigas y reducir la fiabilidad del sistema durante un impacto.

Montaje y empalme de las vigas

Una vez colocados los postes, las vigas de la barrera se montan y se empalman en secuencia. Los equipos deben confirmar la dirección de los empalmes, la colocación de los pernos y la disposición de los solapes de acuerdo con los planos correspondientes o el manual de instalación. Es fácil subestimar esta parte, pero los solapes incorrectos o las uniones desalineadas pueden comprometer un tramo que, por lo demás, esté bien construido.

Conexiones y componentes especiales

Las transiciones, las interfaces con puentes y las secciones curvas suelen requerir más atención que los tramos rectos junto a la carretera. Componentes como separadores, piezas terminales y elementos de conexión deben coincidir con la geometría del sistema. En algunos conjuntos, puede utilizarse una pieza específica como el conector Third Wave cuando sea necesario mantener la compatibilidad entre secciones onduladas o elementos contiguos. Lo importante no es el nombre de la pieza en sí, sino que el detalle de conexión coincida con la intención del diseño y con el perfil de la viga suministrada.

Inspección final

Antes de la entrega, inspeccione la continuidad de la línea, el apriete de los pernos, la verticalidad de los postes, los daños en el recubrimiento y cualquier desviación con respecto a los planos aprobados. Los trabajos de retoque, si están permitidos por las especificaciones del proyecto, también deben realizarse antes de abrir al tráfico la sección de la carretera.

Qué suele salir mal

La mayoría de los problemas de instalación no son dramáticos. Se trata de pequeños errores evitables que se acumulan:

• Postes instalados sin comprobar las condiciones del subsuelo
• Secciones de viga forzadas en su posición debido a una uniformidad dimensional deficiente
• Daños en el recubrimiento ocasionados durante el transporte o la manipulación que quedan sin tratar
• Mezcla de componentes de distintos sistemas sin confirmar su compatibilidad
• Suposición de que los detalles de los tramos rectos funcionarán sin cambios en transiciones o curvas

Aquí es donde la coordinación previa a la construcción resulta útil. Si el fabricante puede revisar los planos con antelación, confirmar los detalles de fabricación y señalar los requisitos inusuales antes de la producción, el equipo de instalación se enfrentará a menos imprevistos. Esto resulta especialmente útil en proyectos con productos de acero personalizados, patrones de perforación no estándar o varios requisitos de acabado, como galvanizado más pintura en determinadas secciones.

Cómo evaluar a un proveedor más allá del precio unitario

En los trabajos de infraestructura de transporte, el componente más barato no siempre representa la decisión de menor costo. Los compradores normalmente deben evaluar conjuntamente tres aspectos: el control de fabricación, la claridad de la documentación y la capacidad de respuesta durante la ejecución del proyecto.

Un proveedor que pueda fabricar de acuerdo con sus planos, o ayudar a perfeccionar los detalles de producción a partir de su plan, suele ser más fácil de coordinar que uno que solo ofrezca secciones estándar. También es importante saber si puede respaldar toda la cadena, desde la cotización y la coordinación del diseño hasta la fabricación y la planificación de la instalación. Cuando la separación de los postes, la perforación, el doblado, el tratamiento superficial o los ensayos no destructivos forman parte del alcance, los errores de coordinación pueden reducirse si estos pasos se gestionan dentro de un proceso conectado, en lugar de dividirse entre demasiadas partes.

En los proyectos expuestos a humedad, sales descongelantes o aire costero, la protección superficial requiere un análisis especial. Los requisitos de galvanizado y pintura deben cumplir los documentos del proyecto y las normas locales, y cualquier supuesto sobre el espesor del recubrimiento o el método de reparación debe confirmarse antes de comenzar la producción. Este es uno de los aspectos en los que una comunicación imprecisa puede generar costosos trabajos de rehacer posteriormente.

Lista de comprobación práctica antes de liberar la producción

Antes de enviar los componentes de la barrera de seguridad a fabricación, conviene confirmar:

• Planos aprobados y estado de revisión
• Tipo de viga, tipo de poste y detalles de conexión
• Procesos requeridos, como perforación, doblado, granallado, galvanizado o pintura
• Puntos de inspección y cualquier requisito de ensayos no destructivos
• Embalaje, protección durante el transporte y secuencia de entrega en el lugar de trabajo
• Expectativas de soporte para la instalación de transiciones y secciones especiales

Esta lista de comprobación no es complicada, pero normalmente distingue los proyectos que avanzan sin problemas de aquellos que se detienen en el lugar de trabajo.

Un sistema de barreras de seguridad para carreteras solo funciona según lo previsto cuando el diseño, la fabricación y la instalación se tratan como una única tarea conectada. Si está revisando un nuevo proyecto, conviene confirmar no solo el tipo de barrera, sino también la ruta de fabricación, el método de recubrimiento, los detalles de conexión y las limitaciones de instalación antes de finalizar la adquisición. Estas decisiones suelen ser más importantes de lo que parecen inicialmente.
