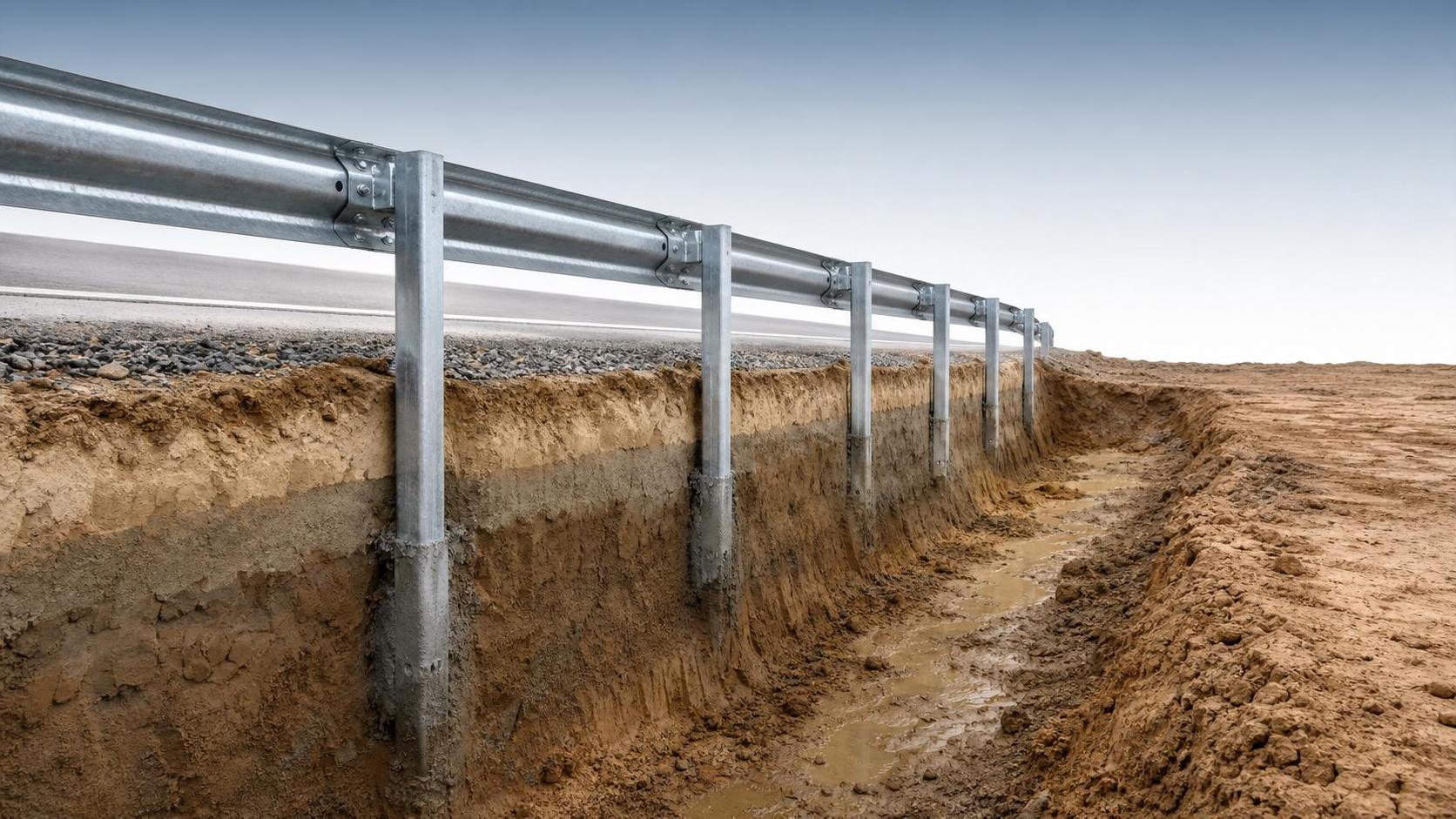

Espaciado de los postes de guardarraíl y condiciones del suelo: qué revisar primero

Antes de comprobar la precisión de la instalación, comience por el terreno. El espaciado de los postes de guardarraíl solo funciona según lo previsto cuando las condiciones del suelo coinciden con los supuestos de diseño.

Esa primera revisión afecta el comportamiento ante impactos, el empotramiento de los postes, la estabilidad a largo plazo y la aceptación durante la evaluación técnica. Si el terreno es más débil de lo esperado, incluso un espaciado correcto puede seguir teniendo un rendimiento insuficiente.

En proyectos viales prácticos, la comprobación temprana ahorra tiempo. Ayuda a identificar si el sistema seleccionado, el intervalo entre postes y el método de instalación se ajustan al sitio real, y no solo al plano.

Por qué el espaciado de los postes de guardarraíl no puede revisarse de forma aislada

Un poste de guardarraíl funciona como parte de un sistema. El espaciado, la altura de la barrera, la sección del poste, la profundidad de empotramiento y la restricción del suelo se influyen entre sí durante el impacto de un vehículo.

Un espaciado mayor puede reducir el uso de material, pero aumenta la demanda sobre cada poste. El suelo más blando o saturado puede permitir entonces una mayor deflexión o una rotación temprana.

Un espaciado más estrecho suele mejorar la continuidad y la distribución de cargas. Aun así, si la subrasante es inestable, una disposición más cerrada por sí sola no resolverá el problema principal.

Por eso, la revisión técnica debe comenzar con la relación entre el espaciado de los postes de guardarraíl y el terreno que los sostiene.

Las primeras comprobaciones del suelo que más importan

Comience con la capacidad portante. La pregunta clave es simple: puede el suelo resistir las cargas laterales y verticales transferidas por el poste de guardarraíl durante el impacto y la vida útil?

Luego revise el contenido de humedad. El suelo húmedo suele perder rigidez, especialmente en zonas de relleno, arcenes y áreas de transición de drenaje.

La estabilidad del talud viene a continuación. En terraplenes o tramos de carretera peligrosos, el rendimiento del poste puede cambiar si el borde del arcén está demasiado cerca o si la erosión está activa.

Confirme también si el borde de la carretera contiene suelo natural, relleno diseñado, roca o capas mixtas. Un terreno variable puede crear un comportamiento inconsistente de los postes de guardarraíl en distancias cortas.

• Capacidad portante y nivel de compactación
• Condición de humedad y ruta de drenaje
• Ancho del arcén y geometría del talud
• Presencia de bolsas blandas o relleno suelto
• Riesgo de heladas, socavación o debilitamiento estacional

Cómo cambian las decisiones de espaciado según las condiciones del sitio

La evaluación técnica debe comparar el espaciado de diseño con la evidencia real de campo. Si el soporte del suelo es inferior al supuesto, un intervalo estándar entre postes de guardarraíl puede requerir ajuste.

Por ejemplo, un relleno suelto en el arcén puede justificar un espaciado más estrecho, un empotramiento más profundo o una mejora local del terreno. Un terreno rocoso puede requerir métodos diferentes de perforación o anclaje.

El drenaje es otro factor común. Un drenaje deficiente puede debilitar el soporte del poste con el tiempo, incluso cuando las lecturas iniciales de instalación parecen aceptables.

Cuando la exposición a la corrosión a largo plazo es importante, la selección del sistema también pasa a formar parte de la revisión. En muchos proyectos de autopistas, se consideran los sistemas Armco Barrier porque el perfil ondulado ayuda a absorber la energía del impacto y redirigir los vehículos de manera eficaz.

Cuando se combina con un recubrimiento galvanizado por inmersión en caliente, el sistema puede ofrecer una fuerte resistencia a la corrosión y una vida útil de más de 20 años, lo cual importa en entornos húmedos o agresivos.

Lista de verificación de campo para la verificación técnica temprana

Un proceso de revisión útil debe ser rápido, repetible y basado en evidencia. El objetivo no es solo comprobar dimensiones, sino confirmar si el poste de guardarraíl puede lograr el rendimiento previsto.

1. Verificar los planos de diseño, el intervalo de postes especificado y la categoría de suelo asumida.
2. Inspeccionar la condición del arcén, la distancia al borde y los asentamientos visibles.
3. Comprobar la acumulación de agua, las salidas de drenaje y las zonas blandas.
4. Revisar los registros de compactación o realizar confirmación de densidad en campo si se requiere.
5. Comparar el empotramiento planificado del poste de guardarraíl con las condiciones reales excavadas o hincadas.
6. Señalar transiciones cerca de puentes, alcantarillas y terraplenes pronunciados.
7. Documentar cualquier discrepancia entre el espaciado estándar y el comportamiento local del terreno.

Este tipo de lista de verificación es especialmente valioso antes de que comiencen la producción y la instalación completas. Reduce la posibilidad de fabricar un sistema conforme que aun así tenga dificultades en el sitio.

Señales de riesgo comunes durante la evaluación

Algunas señales de advertencia aparecen temprano. Otras solo se vuelven evidentes después de instalar varios postes. Ambas importan durante la evaluación técnica.

• Los postes se inclinan durante el hincado o muestran una resistencia de penetración inconsistente
• El material del arcén se desprende cerca del borde del talud
• El agua permanece alrededor del poste de guardarraíl después de la lluvia
• El espaciado medido es correcto, pero la alineación de la línea se vuelve inestable
• Aparecen diferentes capas de suelo dentro del mismo tramo de instalación

Estas señales suelen indicar un problema de soporte, no solo un problema de mano de obra. Esa distinción importa al decidir si se debe reespaciar los postes, mejorar el suelo o revisar el detalle.

Normas, fabricación y compatibilidad del sistema

El cumplimiento técnico no se limita a la geometría de campo. El sistema de barrera seleccionado también debe alinearse con las normas aplicables, la calidad de fabricación y las condiciones de instalación.

Para proyectos que necesitan un rendimiento reconocido internacionalmente, la certificación del sistema puede respaldar la revisión de especificaciones. Como ejemplo, los productos Armco Barrier pueden producirse según U.S. AASHTO M180 y las normas ANBT de Brasil.

La calidad de fabricación también da forma a los resultados de campo. La precisión de perforación, el control de doblado, la eliminación de óxido, el granallado, los ensayos no destructivos, el galvanizado y la pintura influyen en la durabilidad y el ajuste.

Si la disposición de los postes de guardarraíl debe ajustarse después de la revisión del suelo, la flexibilidad de fabricación se vuelve importante. La producción personalizada basada en planos o planes del proyecto puede reducir los retrasos de rediseño.

Qué confirmar antes de aprobar la instalación

Antes de la aprobación, confirme tres cosas en conjunto: el espaciado especificado de los postes de guardarraíl, la condición del suelo verificada y la respuesta del sistema de barrera seleccionado bajo esas condiciones.

Si uno de esos elementos es incierto, la aprobación es prematura. Una breve revisión temprana suele costar mucho menos que el retrabajo después de la instalación o la no conformidad durante la inspección.

El enfoque más fiable es simple. Revise primero el terreno, compárelo con la base de diseño y luego confirme que la disposición de los postes de guardarraíl aún puede ofrecer seguridad, durabilidad y cumplimiento en el sitio real.
