Por qué importan el tamaño y la correspondencia de carga del Fish Plate Connector

Seleccionar los tamaños y la capacidad de carga correctos del Fish Plate Connector es fundamental para una infraestructura de transporte segura y duradera. Una correspondencia precisa afecta la estabilidad, la velocidad de instalación y el costo de mantenimiento a largo plazo.

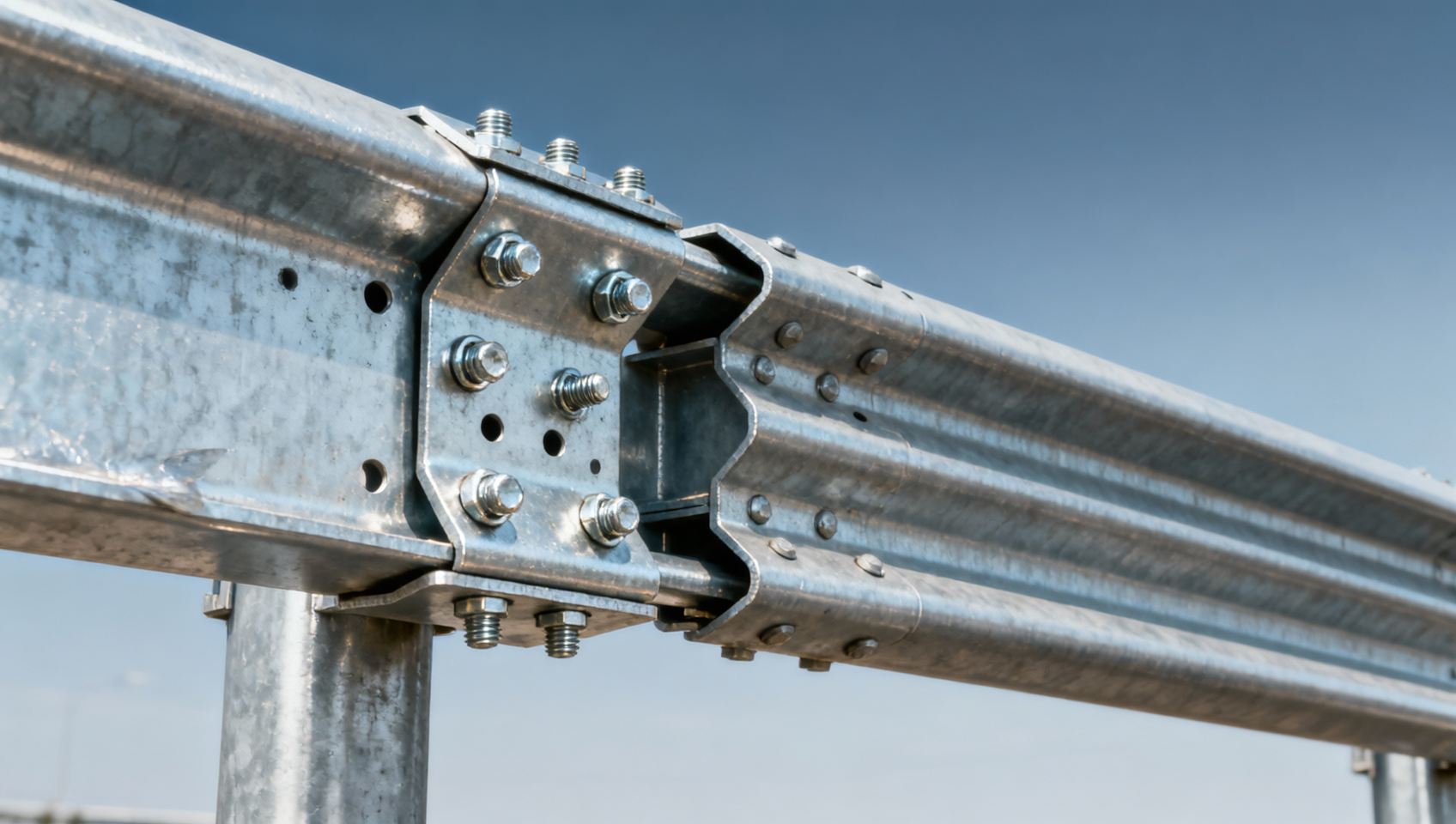

En sistemas de barreras de contención para carreteras, secciones de puentes y transiciones propensas a impactos, un Fish Plate Connector mal ajustado puede crear concentración de esfuerzos, aflojarse bajo vibración o reducir el rendimiento general del sistema.

Por eso la evaluación técnica debe ir más allá del tamaño nominal. Debe incluir el ajuste de la sección, el patrón de pernos, el grado del acero, el recubrimiento, la precisión de fabricación y las cargas esperadas en campo.

Qué verificar antes de confirmar un Fish Plate Connector

Una revisión práctica suele comenzar con algunas comprobaciones básicas. Si estas se confirman desde el principio, es mucho más fácil evitar revisiones posteriores del diseño y retrasos en la instalación.

• Haga coincidir el espesor del conector, el espaciamiento de los orificios y la geometría del perfil con el riel o la viga unidos. Los pequeños errores dimensionales suelen generar pérdida de precarga en los pernos y una transferencia desigual de fuerzas en servicio.
• Confirme primero el caso de carga de diseño, incluida la carga de impacto, la vibración dinámica y la flexión local. Un Fish Plate Connector seleccionado solo por carga estática puede estar subdimensionado.
• Verifique conjuntamente el grado del acero y la calidad del conformado. La resistencia en el papel no es suficiente si el taladrado, el doblado o la condición del borde reducen el rendimiento efectivo de la pieza.
• Revise la protección contra la corrosión según la exposición del sitio. La galvanización, la pintura o los recubrimientos de zinc-aluminio-magnesio pueden afectar en gran medida la vida útil cerca de costas o rutas con sales para deshielo.
• Verifique la compatibilidad de tolerancias con los componentes y sujetadores adyacentes. Un buen ajuste reduce el trabajo de corrección durante la instalación y ayuda al Fish Plate Connector a mantener un contacto estable bajo la carga del tráfico.
• Solicite registros de fabricación y ensayo. Los ensayos no destructivos, el granallado, la eliminación de óxido y el control del recubrimiento aportan evidencia útil al evaluar la fiabilidad del conector.

Cómo hacer coincidir el tamaño con las condiciones reales de carga

El mejor Fish Plate Connector no es simplemente el más grande. Es el que coincide con el elemento conectado, la trayectoria de impacto esperada y el entorno de mantenimiento.

Comience con la geometría de la conexión

Verifique el ancho, el espesor, el diámetro de los orificios, la distancia al borde y la longitud de solape. Estas dimensiones determinan si el conector puede distribuir la fuerza de forma uniforme sin desgarro local ni deslizamiento de pernos.

Luego evalúe la trayectoria de carga

En aplicaciones de transporte, las cargas rara vez permanecen puramente axiales. El impacto de vehículos, la deflexión de la barrera, el movimiento del puente y la expansión térmica cambian con el tiempo el comportamiento de un Fish Plate Connector.

Si la unión se encuentra cerca de una transición de alto riesgo, también pueden requerirse elementos adyacentes más resistentes. En tales casos, los sistemas que utilizanOpen Box Beam 2.4m pueden ser relevantes debido a su módulo de sección extremadamente alto y su rigidez a la flexión.

Una tabla comparativa rápida para la evaluación

Situaciones comunes en las que una correspondencia incorrecta causa problemas

Secciones de puentes y zonas de influencia de expansión

Estos lugares suelen estar sometidos a vibración y movimiento combinados. Un Fish Plate Connector puede superar las comprobaciones básicas de resistencia y aun así aflojarse si la posición de la ranura, la sujeción del perno o el control de tolerancias son deficientes.

Resulta útil comparar las dimensiones del plano con muestras reales fabricadas antes de la producción en masa. Esto es especialmente útil cuando los detalles de la conexión interactúan con múltiples componentes de acero.

Aberturas medianas, rampas y zonas de divergencia

La dirección del impacto cambia rápidamente en estas secciones. El Fish Plate Connector debe verificarse en cuanto a la demanda de flexión local, no solo respecto a la carga lineal promedio a lo largo del sistema de barrera.

Cuando la propia barrera necesita una respuesta más fuerte frente a choques, los elementos adyacentes con mayor rigidez pueden mejorar el rendimiento. Por ejemplo, Open Box Beam 2.4m suele ser adecuado para secciones de autopista de alto riesgo y zonas de protección de pilas.

Detalles que a menudo se pasan por alto

• No revise solo la capacidad del conector. El grado del perno, la selección de arandelas y la calidad de los orificios pueden limitar la resistencia real de trabajo del conjunto completo ensamblado.
• Preste atención al acabado de los bordes después del taladrado o corte. Las rebabas, las zonas afectadas por el calor o una mala eliminación de óxido pueden acelerar la falla del recubrimiento y acortar la vida útil del Fish Plate Connector.
• Compruebe si el acceso de instalación afecta la calidad del apriete. Un diseño correcto aún puede funcionar mal si la geometría del sitio impide un par de apriete o una alineación consistentes de los pernos.
• Solicite una verificación basada en muestras para proyectos críticos. El montaje de prueba a menudo revela acumulación de tolerancias que es difícil detectar solo con planos y fichas técnicas.

Qué debe incluir un proceso de suministro fiable

Para los productos de acero para transporte, el rendimiento del conector depende en gran medida del control del proceso. La cotización, la revisión del diseño, la fabricación y el soporte de instalación deben funcionar como una cadena continua.

Una ruta de producción confiable suele incluir taladrado, doblado, eliminación de óxido, granallado, ensayos no destructivos, galvanización y pintura. Cuando las piezas se fabrican de acuerdo con los planos del proyecto, estos pasos ayudan a mantener el Fish Plate Connector en consonancia con la verdadera intención del diseño.

Esto es particularmente importante al producir barreras de contención y productos de acero relacionados para proyectos viales personalizados. La fabricación de precisión reduce los problemas de ajuste y mejora la eficiencia de instalación en el sitio.

Una forma práctica de decidir

Si se está evaluando un Fish Plate Connector para un proyecto en ejecución, comience con tres preguntas: ¿Se ajusta exactamente al plano, coincide con el caso de carga real y puede verificarse la calidad del proceso?

Si una de esas respuestas no está clara, solicite cálculos revisados, confirmación de muestras o registros de fabricación antes de la aprobación. Ese paso adicional suele ahorrar mucho más tiempo que corregir posteriormente una conexión fallida.

En resumen, una buena selección de Fish Plate Connector realmente consiste en hacer coincidir conjuntamente la geometría, la carga, la durabilidad y la calidad de fabricación. Una vez que esos cuatro aspectos se mantienen alineados, la toma de decisiones se vuelve mucho más segura y práctica.
