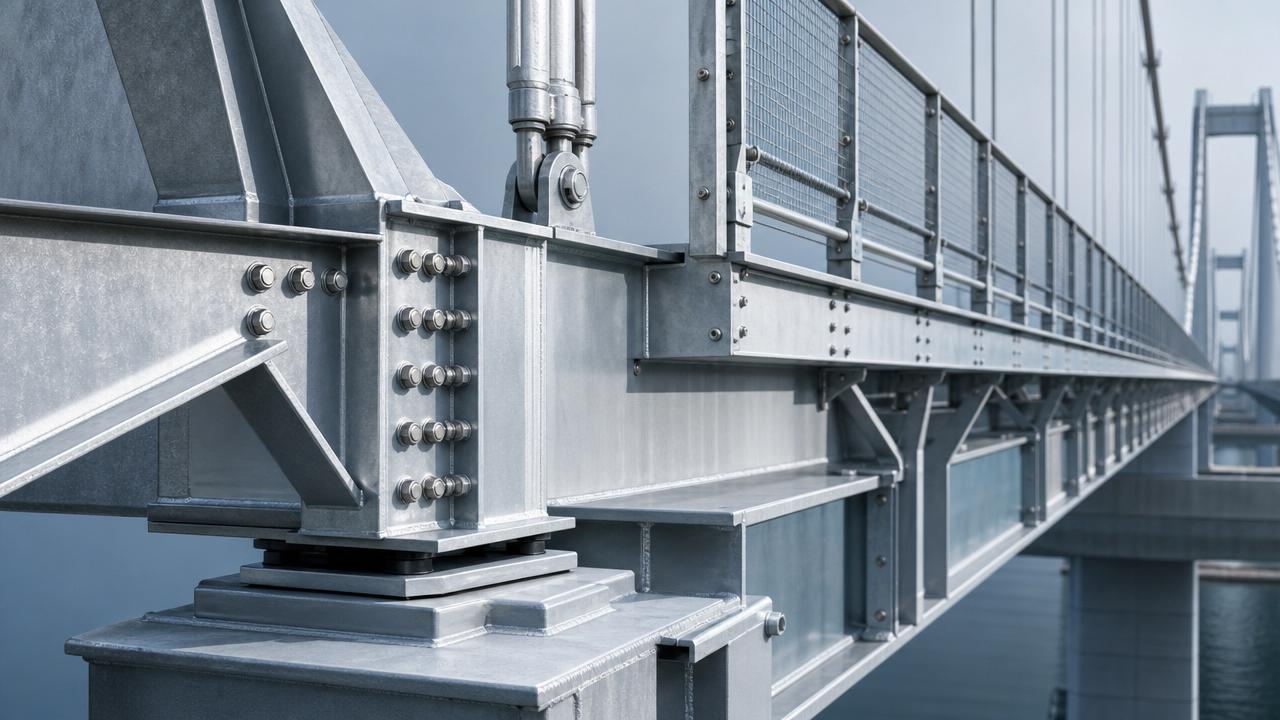

Dónde funciona mejor la placa colgante en los componentes del puente

En la construcción de puentes, la placa colgante hace más que conectar piezas de acero. Ayuda a soportar la carga, controlar el movimiento y mejorar la precisión de la instalación en proyectos de transporte exigentes.

Cuando se utiliza en la ubicación adecuada, una placa colgante puede reducir los ajustes en obra, favorecer un montaje más seguro y mejorar la estabilidad estructural a largo plazo bajo tráfico, viento y vibración.

Eso importa aún más cuando la fabricación debe ajustarse exactamente a los planos. La perforación, el doblado, la eliminación de óxido, el granallado, los ensayos no destructivos, el galvanizado y la pintura afectan el ajuste y la vida útil.

Usos prácticos de la placa colgante en los sistemas de puentes

• Utilice una placa colgante en los puntos de conexión entre viga y ménsula donde se necesita una transferencia de carga estable. Ayuda a mantener la alineación controlada durante el montaje y reduce la concentración de tensiones en las uniones críticas.
• Aplique una placa colgante en zonas de soporte suspendido para bandejas de servicios, pasarelas de inspección o acero secundario. Esto mantiene los componentes añadidos organizados sin sobrecargar los elementos principales del puente.
• Elija una placa colgante para áreas de conexión relacionadas con la expansión donde debe permitirse un ligero movimiento. Un ranurado adecuado y un buen diseño de los pernos pueden evitar grietas por restricción y deformaciones no deseadas.
• Instale una placa colgante en ubicaciones soportadas por rigidizadores cuando se requiera refuerzo local. Esto funciona bien donde la vibración repetida del tráfico puede aflojar conexiones más débiles o mal distribuidas.
• Utilice una placa colgante en estructuras de acceso para mantenimiento, especialmente donde sea importante un desmontaje futuro. Una placa bien diseñada puede simplificar el trabajo de sustitución sin cortar ni dañar los elementos de acero adyacentes.
• Especifique una placa colgante en las zonas de transición de barreras en estructuras de transporte. Puede soportar componentes de acero conectados mientras mantiene claras las trayectorias de carga entre los detalles del borde del puente y los sistemas de seguridad.

Qué comprobar antes de finalizar un diseño de placa colgante

Una placa colgante nunca debe seleccionarse solo por el espesor. La geometría de la placa, el patrón de pernos, la posición de la soldadura y la protección contra la corrosión influyen en el rendimiento real en campo.

También ayuda revisar pronto los límites de fabricación. Si un diseño parece sencillo sobre el papel pero es difícil de perforar, doblar, galvanizar o inspeccionar, los retrasos suelen aparecer durante la producción.

En la construcción de puentes nuevos

En proyectos nuevos, los mejores resultados se obtienen cuando la placa colgante se coordina con todo el conjunto de acero, no se trata como un pequeño accesorio.

Eso significa comprobar las tolerancias de conexión, la secuencia de montaje, el sistema de recubrimiento y la relación con las barreras, los soportes de drenaje y los detalles de protección de borde.

En trabajos de rehabilitación o ampliación

Los trabajos de rehabilitación son menos tolerantes. Las dimensiones existentes pueden diferir de los planos antiguos, por lo que la placa colgante a menudo necesita una separación de orificios personalizada, ajuste de espesor o geometría no estándar.

Aquí es donde la producción de acero según plano resulta útil. La fabricación y la inspección precisas reducen el riesgo de desajuste antes de que las piezas lleguen siquiera al sitio del puente.

Problemas comunes que son fáciles de pasar por alto

• No ignore la acumulación de galvanizado alrededor de los orificios y bordes. Puede parecer menor, pero puede afectar el ajuste de los pernos, la calidad del asiento y la velocidad final de instalación de la placa colgante.
• Evite colocar una placa colgante donde se bloqueen las rutas de drenaje. El agua estancada cerca de las conexiones de acero aumenta el riesgo de corrosión y acorta la vida útil de los componentes recubiertos.
• Compruebe si las soldaduras limitan el acceso para la inspección después del montaje. Una conexión fuerte no es suficiente si las futuras pruebas y el mantenimiento se vuelven difíciles o inseguros.
• No suponga que la perforación en obra resolverá los errores de alineación. A menudo debilita la calidad del acabado, prolonga el tiempo de instalación y crea problemas evitables de control de calidad.

Componentes de acero relacionados que mejoran el rendimiento del sistema

En proyectos de transporte, una placa colgante suele trabajar junto con elementos de soporte más allá del propio puente. Los detalles de barreras y seguridad vial también necesitan una coordinación fiable del acero.

Por ejemplo,Postes Sigma se utilizan ampliamente en sistemas de guardarraíl de autopista para proporcionar soporte vertical y transferir la fuerza a la cimentación.

Disponibles en tipo C, tipo U, tipo Z y tipo H, pueden fabricarse en tamaños no estándar con diferentes diámetros, espesores de pared y longitudes según los planos o las condiciones del sitio.

El galvanizado por inmersión en caliente ayuda a mantener la resistencia al óxido en exteriores. El espaciamiento estándar suele ser de 4 metros, con 2 metros utilizados en posiciones clave que requieren un control de soporte más fuerte.

Una forma sencilla de decidir si una solución de placa colgante es adecuada

Comience con tres preguntas. ¿Hacia dónde va realmente la carga, cómo se instalará la pieza y qué ocurrirá después de años de exposición y efectos repetidos del tráfico?

Si la placa colgante mejora la transferencia de carga, simplifica la construcción y favorece la inspección y la protección contra la corrosión, normalmente es la dirección correcta.

Los mejores resultados provienen de integrar el diseño, la fabricación y la instalación desde el principio. Cuando los planos, los pasos de fabricación y las condiciones del sitio se mantienen alineados, una placa colgante se convierte en una solución duradera en lugar de un problema futuro.
