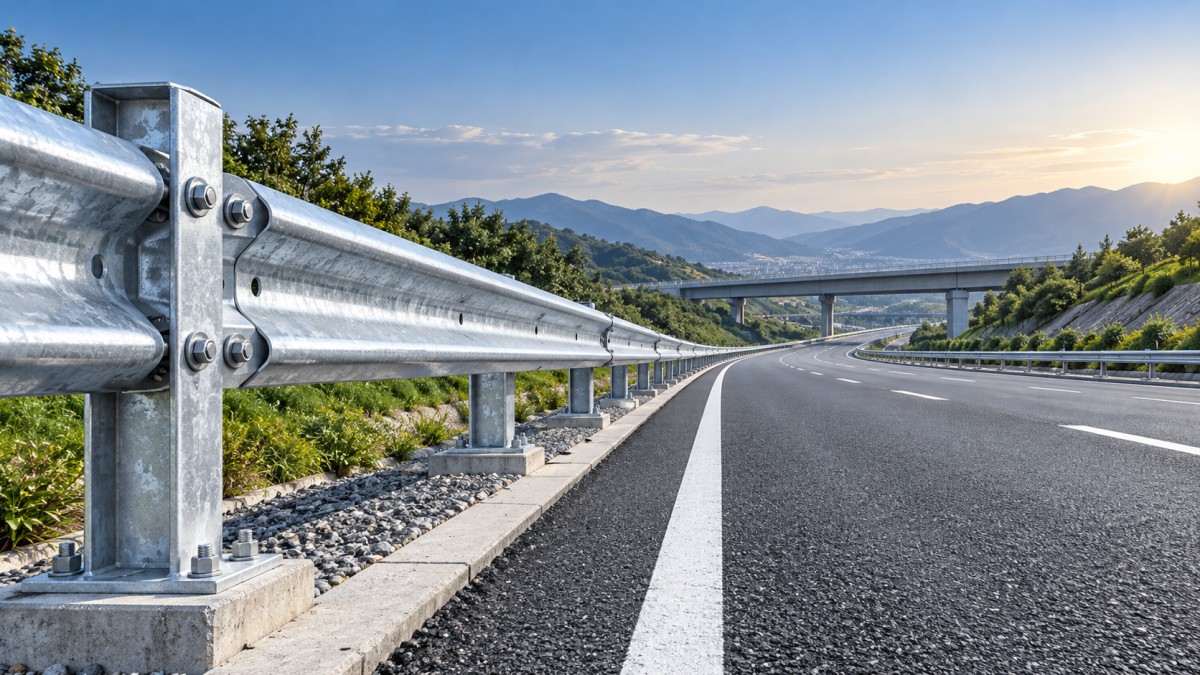

Barreras de acero para carreteras: factores de especificación para proyectos viales de alta velocidad

La selección de una barrera de acero para carreteras para un proyecto vial de alta velocidad no consiste en comparar de forma aislada el espesor de la viga, el tamaño de los postes y el precio unitario. La barrera es un sistema completo de contención lateral: vigas, postes, separadores, terminales, elementos de fijación, cimentaciones y tolerancias de instalación influyen en su comportamiento ante un impacto. Un componente que parece aceptable en un plano puede seguir generando riesgos si es incompatible con la configuración ensayada, las condiciones locales del terreno, los detalles de drenaje o el requisito de contención previsto.

Para los evaluadores técnicos, la cuestión central no es simplemente si el acero es suficientemente resistente. Es si el sistema especificado puede redirigir, contener o gestionar el impacto previsto del vehículo, limitando al mismo tiempo la deflexión peligrosa, el riesgo para los ocupantes y los peligros secundarios. Esta evaluación debe estar vinculada a los requisitos de la autoridad vial competente, la velocidad de diseño del proyecto, la composición del tráfico, la geometría lateral de la carretera y las condiciones reales de mantenimiento.

Comience por el rendimiento requerido, no por el perfil de la viga

Un perfil de barrera de acero tipo W, de triple onda, de viga cajón u otro tipo no indica automáticamente un nivel específico de rendimiento ante impactos. El mismo tipo de viga visible puede suministrarse con diferentes secciones de poste, alturas de viga, bloques separadores, disposiciones de anclaje y tratamientos de terminales. Estos detalles modifican la respuesta del sistema bajo carga.

La especificación debe identificar el marco de rendimiento aplicable exigido por el proyecto, en lugar de depender de términos genéricos como “barrera de seguridad reforzada”. Según el mercado, esto puede implicar una norma adoptada a nivel nacional, una especificación de la autoridad vial o un requisito de sistema ensayado. El evaluador debe verificar qué tipos de vehículos, condiciones de impacto, nivel de contención, límites de anchura de trabajo o deflexión y criterios de redirección son pertinentes. Una barrera de mediana junto a tráfico de alta velocidad en sentidos opuestos requiere una evaluación diferente de una instalación lateral destinada a proteger un terraplén u objeto fijo junto a la carretera.

También es importante distinguir la capacidad estructural del rendimiento del sistema. Aumentar el espesor del acero puede mejorar la resistencia local, pero no demuestra que un sistema modificado se comportará según lo requerido en una colisión. Los cambios en la altura de montaje de la viga, el espaciamiento de los postes, las posiciones de los pernos, los separadores o la geometría de los terminales deben controlarse conforme al diseño aprobado y a los requisitos aplicables del proyecto.

El grado del material y la geometría de la sección deben evaluarse conjuntamente

El grado de acero, el comportamiento de fluencia, la elongación, la tolerancia de espesor y la geometría de la sección determinan cómo las vigas y los postes absorben y distribuyen la energía. Los impactos a alta velocidad imponen cargas dinámicas, por lo que el resultado deseado rara vez es la máxima rigidez en todas las zonas. Por lo general, una barrera necesita una respuesta controlada: resistencia suficiente para evitar una penetración o un colapso excesivos, pero deformación suficiente para gestionar la energía del impacto y evitar una desaceleración brusca del vehículo.

Por tanto, la revisión técnica debe incluir certificados de fábrica o documentación equivalente del material cuando se requiera, comprobaciones dimensionales de las secciones conformadas, patrones de perforación, estado de los bordes y uniformidad de los dobleces. Los orificios perforados que estén mal ubicados o mal acabados pueden dificultar el montaje y afectar la transferencia de carga en las uniones atornilladas. La calidad del conformado también es importante; la distorsión alrededor de las ondulaciones, los bordes afilados o las grietas no controladas cerca de los dobleces no deben aceptarse únicamente porque se haya alcanzado el espesor nominal de la chapa.

Para los componentes de acero fabricados, un proceso controlado puede incluir perforación, doblado, eliminación de óxido, granallado cuando se especifique, ensayos no destructivos cuando sean pertinentes, galvanizado y pintura. No todos los proyectos requieren todos los procesos, pero la ruta de fabricación debe corresponderse con los planos, la función del componente y el plan de inspección. La trazabilidad desde la materia prima hasta la fabricación resulta especialmente útil cuando se suministran varias configuraciones de barreras dentro de un mismo contrato.

Los postes, las cimentaciones y el espaciamiento controlan la respuesta del sistema

Los postes suelen considerarse elementos secundarios porque quedan parcialmente ocultos después de la instalación. En la práctica, determinan gran parte del apoyo lateral y de la transferencia de carga de la barrera. Su profundidad de empotramiento, sección transversal, espaciamiento y conexión con la viga influyen en si la barrera se deflecta de forma predecible o se desplaza excesivamente durante un impacto.

Una disposición habitual puede utilizar un espaciamiento entre postes de 4 metros en los tramos ordinarios, mientras que las ubicaciones críticas pueden requerir un espaciamiento de 2 metros. Estos valores no deben copiarse en todo un proyecto sin comprobar la disposición aprobada. Los accesos a puentes, las pendientes pronunciadas, los arcenes estrechos, las transiciones, los terminales, las curvas, las alcantarillas y las zonas de protección de obstáculos suelen requerir detalles diferentes. El tipo de suelo y la compactación también son importantes: un poste empotrado en relleno variable no proporciona la misma contención que uno instalado en un terreno competente y correctamente preparado.

Cuando la geometría o los planos del proyecto requieran un perfil específico, la selección de postes puede incluir secciones tipo C, U, Z o H. Los postes C correctamente especificados proporcionan apoyo vertical, transmiten fuerzas a la cimentación y ayudan a evitar movimientos significativos del sistema. Deben evaluarse junto con bloques de absorción de energía y conectores atornillados, no como elementos de acero independientes. La compatibilidad en esta interfaz es esencial para conservar la altura de la viga, el espaciamiento y el comportamiento de deformación previsto.

La protección contra la corrosión es una decisión de diseño para todo el ciclo de vida

Una barrera de acero para carreteras está expuesta a humedad, salpicaduras de la carretera, materiales de deshielo, contaminantes atmosféricos, abrasión y daños causados por el mantenimiento rutinario. Por tanto, la protección contra la corrosión debe especificarse para el entorno de exposición real, en lugar de seleccionarse como un acabado genérico. El galvanizado por inmersión en caliente se utiliza ampliamente para postes, vigas, soportes y elementos de fijación porque protege formas complejas y superficies de difícil acceso. Sin embargo, el estado de recubrimiento requerido, el método de reparación de las zonas dañadas y la compatibilidad con cualquier sistema de pintura deben definirse en la documentación del proyecto.

Las superficies galvanizadas merecen una inspección cuidadosa después de la fabricación. Las áreas de interés incluyen zonas sin recubrimiento, depósitos rugosos que interfieren con el ajuste, orificios para pernos bloqueados, distorsión causada por el procesamiento y una apariencia irregular que puede indicar problemas de preparación de la superficie. Si se requiere un sistema de recubrimiento dúplex, deben confirmarse la secuencia de preparación y la compatibilidad de la pintura antes de la producción. Aplicar pintura sobre una superficie galvanizada mal preparada puede generar un problema de mantenimiento evitable.

Los evaluadores técnicos también deben considerar los elementos de fijación. Una viga resistente a la corrosión combinada con pernos, arandelas o tuercas incompatibles crea un punto débil de mantenimiento. La corrosión en las uniones puede ralentizar las reparaciones futuras y comprometer la alineación si los componentes no pueden desmontarse limpiamente después de un incidente.

Las tolerancias de instalación no son un detalle de obra

Muchos problemas de las barreras surgen durante la instalación, en lugar de durante la fabricación. Una altura de viga incorrecta, una verticalidad desigual de los postes, una dirección de solape inconsistente, holguras excesivas, orificios desalineados o un apriete no controlado pueden alterar la trayectoria de carga del sistema ensamblado. El método de instalación debe indicar cómo se comprobarán la alineación y el nivel, cómo se hincarán o cimentarán los postes y cómo se gestionarán las desviaciones sin modificaciones no autorizadas en obra.

Los terminales, las transiciones y las conexiones con los pretiles de puentes requieren una atención particular. Son ubicaciones en las que un tramo lateral estándar se convierte en una condición de sistema diferente. Un diseño que funciona en terreno abierto puede no ser adecuado junto a una estructura rígida sin una transición correctamente detallada. Las características de drenaje y los servicios subterráneos deben revisarse antes de finalizar las ubicaciones de los postes; acortar los postes o reubicarlos sin cuidado puede perjudicar la intención del diseño.

Una comprobación práctica de la documentación antes de la aprobación

Antes de aprobar la producción, el expediente técnico debe vincular el requisito de diseño con los componentes suministrados. Como mínimo, los revisores deben poder conciliar los planos aprobados, la lista de materiales, los requisitos aplicables de rendimiento o de la autoridad competente, los registros de materiales cuando se requieran, los requisitos de recubrimiento, los puntos de inspección y las instrucciones de instalación. Si se necesitan postes no estándar debido a restricciones del emplazamiento, deben diseñarse conforme a la información del proyecto, en lugar de sustituirse por un artículo de catálogo visualmente similar.

Un fabricante capaz de trabajar a partir de planos de proyecto o dibujos del cliente puede respaldar este proceso mediante cotización coordinada, revisión de diseño, fabricación y planificación de la instalación. La contribución útil no consiste simplemente en producir acero a medida; consiste en identificar anticipadamente los problemas de fabricabilidad, confirmar los detalles de perforación y conexión, y mantener la coherencia entre el conjunto de planos aprobado y el paquete de barreras suministrado.

Para las carreteras de alta velocidad, la especificación más segura suele ser aquella con menos supuestos sin examinar. Confirme el rendimiento requerido del sistema, asegure la compatibilidad de los componentes, adapte la protección contra la corrosión a la exposición y trate la geometría de instalación como parte del requisito de ingeniería. Estas comprobaciones proporcionan una base más sólida para evaluar la fiabilidad de la barrera que el precio de la viga o el peso nominal del acero por sí solos.
