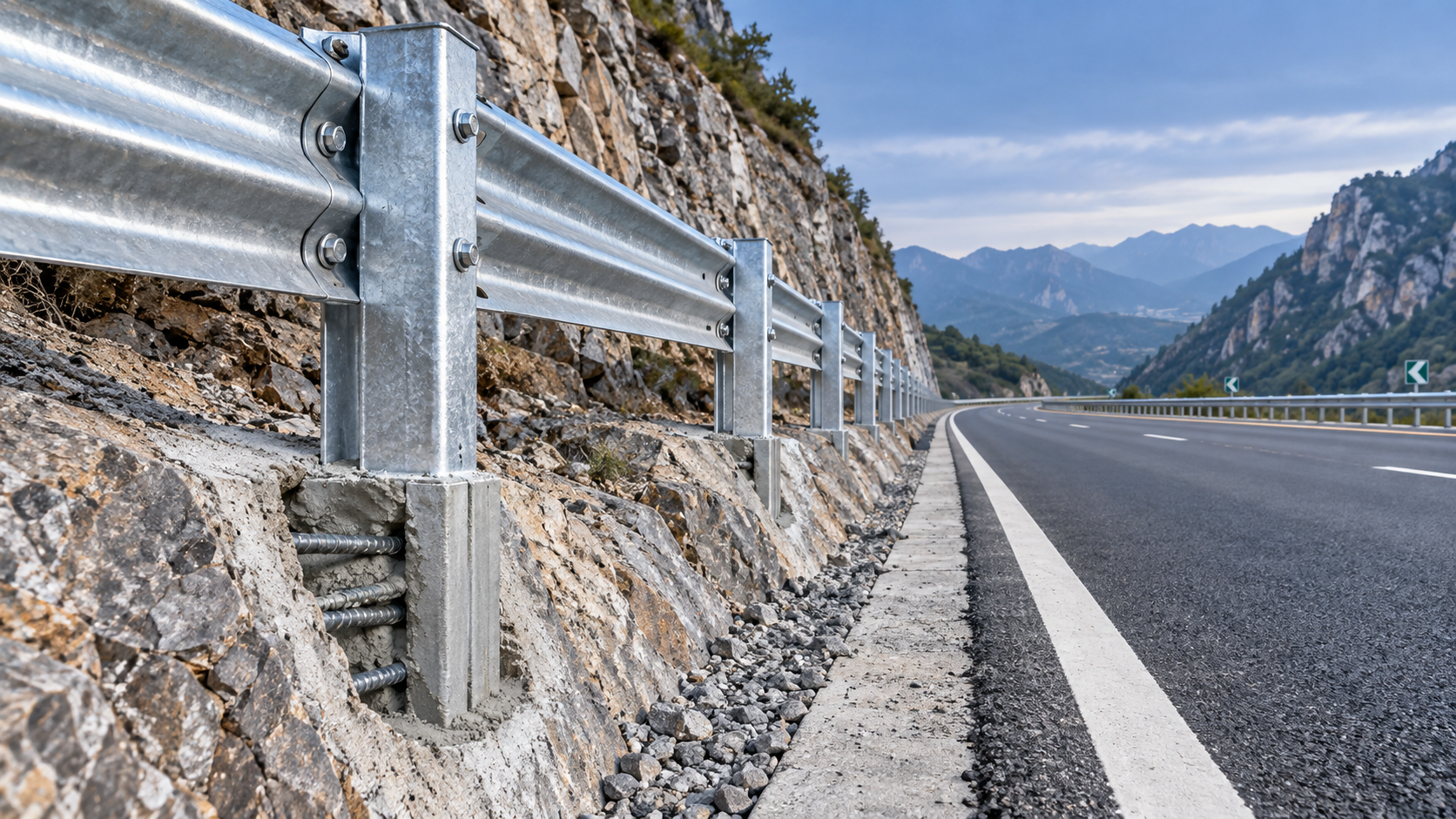

Sí, una barrera de seguridad con poste Z puede instalarse eficazmente en terreno rocoso, pero solo cuando el método de instalación se adapta al perfil rocoso real en lugar de tratarse como una operación estándar de hincado de postes. La roca no constituye una condición única: roca fracturada superficial, roca madre competente, arcenes mixtos de suelo y roca, y rellenos con bloques generan comportamientos de cimentación muy diferentes. Un poste que parece estar firmemente asentado después del hincado puede seguir teniendo una profundidad de empotramiento insuficiente, una inclinación no controlada, galvanizado dañado o una resistencia deficiente ante impactos laterales.

Por tanto, la cuestión central no es si la roca hace imposible una barrera de seguridad con poste Z. Es si la longitud de poste seleccionada, la geometría del agujero, el método de anclaje y los criterios de inspección pueden proporcionar el comportamiento previsto de la barrera sin modificar la configuración del sistema ensayada o aprobada. Cuando el hincado no puede lograr la condición de instalación especificada, puede ser necesario perforar e instalar con lechada, realizar excavación localizada y relleno de hormigón, o rediseñar la disposición de los soportes.

Por qué el terreno rocoso cambia el rendimiento de la barrera de seguridad

Un poste hincado convencional depende del confinamiento y del soporte lateral del suelo circundante a lo largo de su longitud empotrada. En roca competente, el poste puede detenerse bruscamente antes de alcanzar la profundidad prevista. En roca estratificada o meteorizada, puede seguir una fisura, desviarse lateralmente o crear una impresión engañosa de resistencia mientras se apoya únicamente en fragmentos aislados de roca. El material rico en bloques plantea un problema similar: un punto de rechazo puede deberse a una sola obstrucción y no a una cimentación estable.

Estas condiciones afectan a algo más que la productividad de instalación. Pueden alterar la separación entre postes, la altura de la barrera, la alineación longitudinal y la forma en que las fuerzas de impacto se transfieren a través de la barrera. Una línea de barrera con varios postes poco profundos o desalineados puede tener una rigidez irregular. Esta irregularidad es especialmente importante cerca de accesos a puentes, rampas, aberturas en la mediana, estructuras de iluminación y otros lugares donde el rendimiento de contención y guiado es crítico.

La roca también aumenta el riesgo de daños en el recubrimiento. Los golpes repetidos contra inclusiones duras pueden rayar las superficies galvanizadas o deformar los bordes de las alas del poste. Si los daños en el recubrimiento no se evalúan y reparan mediante un método aprobado, la corrosión puede comenzar en el punto dañado incluso cuando el resto del sistema de barrera de seguridad cuenta con una protección duradera.

La investigación del emplazamiento debe distinguir el rechazo de un soporte adecuado

La planificación de la instalación debe comenzar con una evaluación breve pero deliberada de la línea de postes propuesta. La exposición superficial por sí sola no es suficiente. Una capa fina de suelo compactado puede ocultar roca madre continua; por el contrario, la roca visible puede consistir en fragmentos aislados dentro de una formación que, por lo demás, es perforable.

La información útil incluye la profundidad hasta roca sana, el espesor y las características del material meteorizado, las juntas y planos de estratificación visibles, las condiciones de aguas subterráneas, el ancho del arcén, los servicios cercanos y la presencia de estructuras de contención o elementos de drenaje. Los sondeos de prueba o las perforaciones exploratorias en ubicaciones representativas proporcionan evidencias más fiables que las suposiciones basadas en un único rechazo durante el hincado.

La calidad de la roca merece atención independiente. La roca maciza e intacta proporciona un entorno de anclaje diferente al de una roca muy fracturada, descompuesta o con presencia de agua. Un agujero perforado en material fracturado puede requerir limpieza, entubación, procedimientos de lechada modificados o una alternativa diseñada por ingeniería, ya que los vacíos y fragmentos sueltos pueden impedir el desarrollo adecuado de la adherencia. Por el contrario, un estrato rocoso poco profundo pero muy competente puede soportar un anclaje perforado diseñado específicamente, siempre que su geometría y conexión sean compatibles con el diseño de la barrera.

Métodos de instalación que pueden funcionar

No existe una solución universal para el terreno rocoso. El método práctico depende de si el sistema de postes Z existente permite un detalle de cimentación alternativo y de si la instalación modificada sigue siendo coherente con los requisitos aplicables del proyecto y las hipótesis de comportamiento ante impactos.

Hincado controlado en roca superficial o fracturada

El hincado puede seguir siendo viable cuando la capa superior contiene roca meteorizada o fracturada y se puede lograr el empotramiento requerido del poste sin una energía de impacto excesiva ni deformación del poste. El equipo de instalación no debe continuar golpeando un poste tras un rechazo sin explicación únicamente para alcanzar una profundidad nominal. Un hincado excesivo puede doblar el poste, dañar su recubrimiento, aflojar el material circundante y dejar el poste con un ángulo no aprobado.

Cuando se utiliza hincado controlado, la inspección debe verificar la profundidad real de penetración, la verticalidad, la elevación del riel y el estado de la sección del poste. Un registro de rechazos es valioso: documenta la ubicación, la profundidad alcanzada, la obstrucción aparente y la disposición de cada poste no conforme, en lugar de permitir decisiones improvisadas en obra.

Agujeros preperforados con lechada o hormigón

La perforación suele ser la solución más controlable en roca competente. El diámetro y la profundidad del agujero, el método de limpieza, el material de lechada u hormigón y los requisitos de curado deben definirse antes de comenzar los trabajos. Simplemente colocar un poste estándar para hincado en un agujero perforado sobredimensionado y rellenarlo con cualquier material disponible no garantiza un rendimiento fiable. Un vacío sobredimensionado puede reducir la restricción lateral, y un relleno mal consolidado puede agrietarse, contraerse o permitir la entrada de agua.

La conexión empotrada debe evaluarse como un sistema. La profundidad del agujero, el estado de la roca, el perfil del poste, el material de relleno y las cargas de la barrera influyen en su comportamiento. El poste debe mantenerse en línea y a nivel durante la colocación; corregir la alineación después de que la lechada haya comenzado a fraguar puede alterar la adherencia o crear vacíos alrededor del poste.

La construcción con lechada también incorpora puntos de control de calidad que el hincado no tiene: confirmación de la limpieza del taladro, verificación de la gestión del agua, control de lote del material de relleno, continuidad de la colocación y protección durante el curado antes de cargar el riel. Cuando la especificación del proyecto lo requiera, los procedimientos representativos de ensayo o verificación deben acordarse con el diseñador en lugar de improvisarse en campo.

Excavaciones localizadas y relleno diseñado

En terreno mixto con bloques aislados o repisas rocosas irregulares, una excavación localizada puede permitir la retirada de la obstrucción y la construcción de un hueco de cimentación controlado. Esto puede ser viable cuando la perforación no resulta práctica, pero no debe convertirse en una sustitución rutinaria sin revisión del diseño. Un hueco de hormigón cambia la rigidez y el mecanismo de fallo de la cimentación del poste. Sus dimensiones, refuerzo si lo hubiera, drenaje e interfaz con el arcén circundante deben ser adecuados para el sistema de barrera específico.

Los huecos mal diseñados introducen sus propios defectos: hormigón colocado contra escombros sueltos, recubrimiento insuficiente alrededor del acero, agua atrapada y puntos duros bruscos a lo largo de la línea de barrera. El resultado puede ser una instalación visualmente recta con una respuesta estructural no uniforme.

Reubicación o detalles de soporte rediseñados

Algunas ubicaciones no pueden admitir un poste estándar de carretera en absoluto. Los afloramientos rocosos pueden coincidir con alcantarillas, zonas de transición de puentes, muros de contención, corredores de servicios o arcenes estrechos donde la perforación comprometería otro activo. Desplazar ligeramente un poste puede ser aceptable solo si no incumple la separación aprobada, la geometría del riel, el gálibo o los detalles de transición. Cuando no puedan mantenerse estas condiciones, una alternativa diseñada específicamente —como un soporte montado sobre base o anclado de forma especial— requiere aprobación formal de ingeniería.

La comodidad en campo no es motivo suficiente para omitir un poste, aumentar la separación, cortar el poste más corto o sustituirlo por una sección diferente. Estos cambios pueden parecer menores, pero pueden alterar el comportamiento previsto de la barrera.

Controles de calidad que no deben omitirse

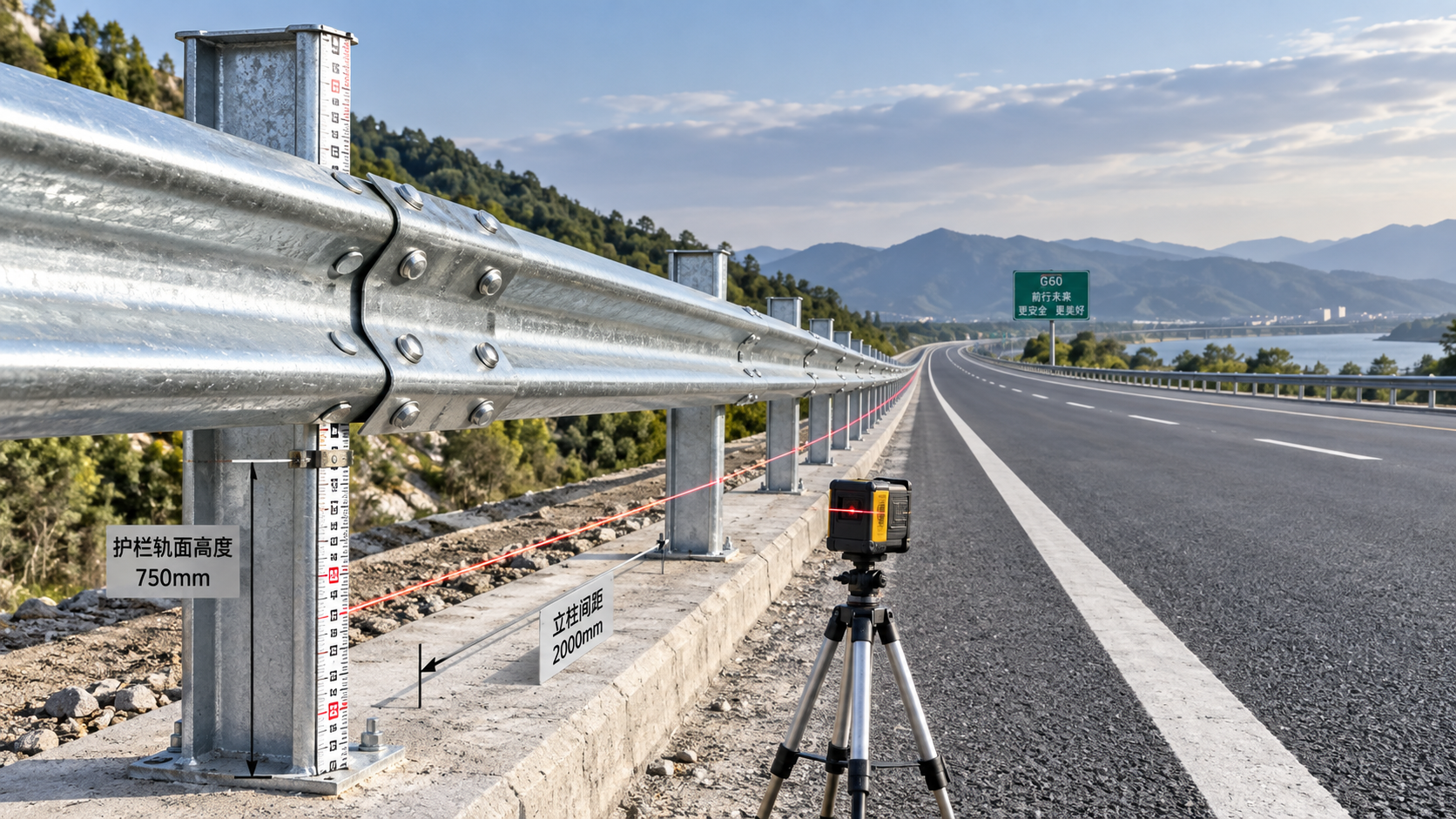

El terreno rocoso hace que la verificación dimensional sea más importante, no menos. Cada sección terminada debe comprobarse respecto al trazado aprobado en cuanto a ubicación de los postes, separación entre centros, elevación superior, altura del riel, alineación longitudinal y orientación de los postes. Las mediciones deben referenciarse a la calzada terminada y a la geometría de la barrera, no simplemente a una superficie rocosa irregular.

Para los postes hincados, inspeccione el pandeo de las alas, torsiones, grietas alrededor de los orificios, deformación local excesiva y pérdida del recubrimiento protector. Para los postes perforados o instalados con lechada, confirme la profundidad y el diámetro del taladro antes de la colocación; registre el material utilizado, la hora de colocación, las condiciones meteorológicas cuando sean pertinentes y el período antes de que el riel sea tensado o sometido a carga de otra manera. Todo poste instalado a una profundidad diferente o mediante un método de cimentación distinto debe ser trazable en los registros del proyecto.

La inspección del recubrimiento es especialmente importante cuando el acero entra en contacto con roca o equipos de perforación. Las superficies galvanizadas en caliente pueden soportar la manipulación normal, pero los arañazos profundos, el acero base expuesto o los daños en los bordes cortados requieren medidas correctivas conforme a los requisitos de protección contra la corrosión del proyecto. Cubrir defectos con una pintura aplicada en obra no verificada no equivale a restaurar el sistema de protección previsto.

El drenaje también debe examinarse después de la instalación. Una cimentación perforada o excavada que acumule agua puede acelerar la corrosión y, en lugares propensos a heladas, generar movimiento alrededor del poste. La nivelación superficial no debe dirigir la escorrentía hacia el agujero del poste ni contra el soporte del riel.

No evalúe la aceptación únicamente por la profundidad de instalación

Un error común es considerar la profundidad de poste especificada como el único criterio de aceptación. La profundidad es importante, pero no demuestra por sí sola un rendimiento adecuado de la cimentación en roca. Un poste hincado hasta la profundidad nominal a través de material fracturado puede tener una restricción lateral deficiente. Por el contrario, un anclaje perforado diseñado por ingeniería puede utilizar una geometría empotrada diferente, pero proporcionar un soporte adecuado cuando se diseña e instala correctamente.

Por tanto, la aceptación debe considerar el detalle de cimentación aprobado, la condición geológica real, la alineación, la integridad estructural del poste, la calidad del material de anclaje cuando se utilice y la compatibilidad con la disposición completa de la barrera de seguridad. Si la condición instalada difiere del detalle aprobado, el problema debe resolverse antes de aprobar la barrera, no ocultarse mediante la instalación final del riel.

Las ubicaciones críticas requieren una decisión más conservadora

Cuando una barrera de seguridad protege un peligro fijo, una sección de puente, una abertura en la mediana, una divergencia de rampa o una zona de pilares, los cambios locales en los postes merecen un mayor escrutinio. Estas áreas pueden utilizar componentes destinados a limitar la deformación y mantener una línea de barrera más estable. Una Placa Colgante de alta rigidez, por ejemplo, puede especificarse como parte de la configuración de un sistema en ubicaciones que requieran mayor resistencia a la deformación por flexión. Su presencia no compensa una cimentación de poste instalada de forma inadecuada; tanto el elemento de conexión como la condición de soporte deben funcionar según lo diseñado.

Es igualmente importante no combinar componentes de sistemas diferentes basándose únicamente en su aparente compatibilidad. El perfil del poste, la conexión del riel, la disposición del separador, el elemento de rigidización y el detalle de terminal o transición pueden afectar al comportamiento ante impactos. Los certificados de materiales, la documentación del recubrimiento, la inspección dimensional y el montaje controlado por planos siguen siendo relevantes incluso cuando el desafío inmediato de instalación es la roca.

Cuándo debe detenerse la instalación para una revisión de ingeniería

Los trabajos deben pausarse cuando los rechazos repetidos impidan el empotramiento aprobado, cuando la perforación revele roca con vacíos o muy fracturada, cuando un poste no pueda mantenerse dentro de la alineación requerida o cuando la solución planificada entre en conflicto con el drenaje, los servicios o las estructuras cercanas. Lo mismo se aplica cuando la reparación propuesta requiera cortar postes, modificar la separación, cambiar la altura del riel o utilizar un anclaje diferente sin un detalle aprobado.

Es posible lograr una instalación eficaz de una barrera de seguridad con poste Z en terreno rocoso, pero se trata de un problema de cimentación controlada y no de un simple problema de hincado. El enfoque fiable consiste en identificar pronto la condición de la roca, seleccionar un método de instalación aprobado, documentar las desviaciones, proteger la estructura de acero y verificar la barrera terminada como un sistema de seguridad continuo, en lugar de como una serie de postes instalados individualmente.
