Por qué el radio y el espaciamiento entre postes importan más de lo que sugieren muchos planos

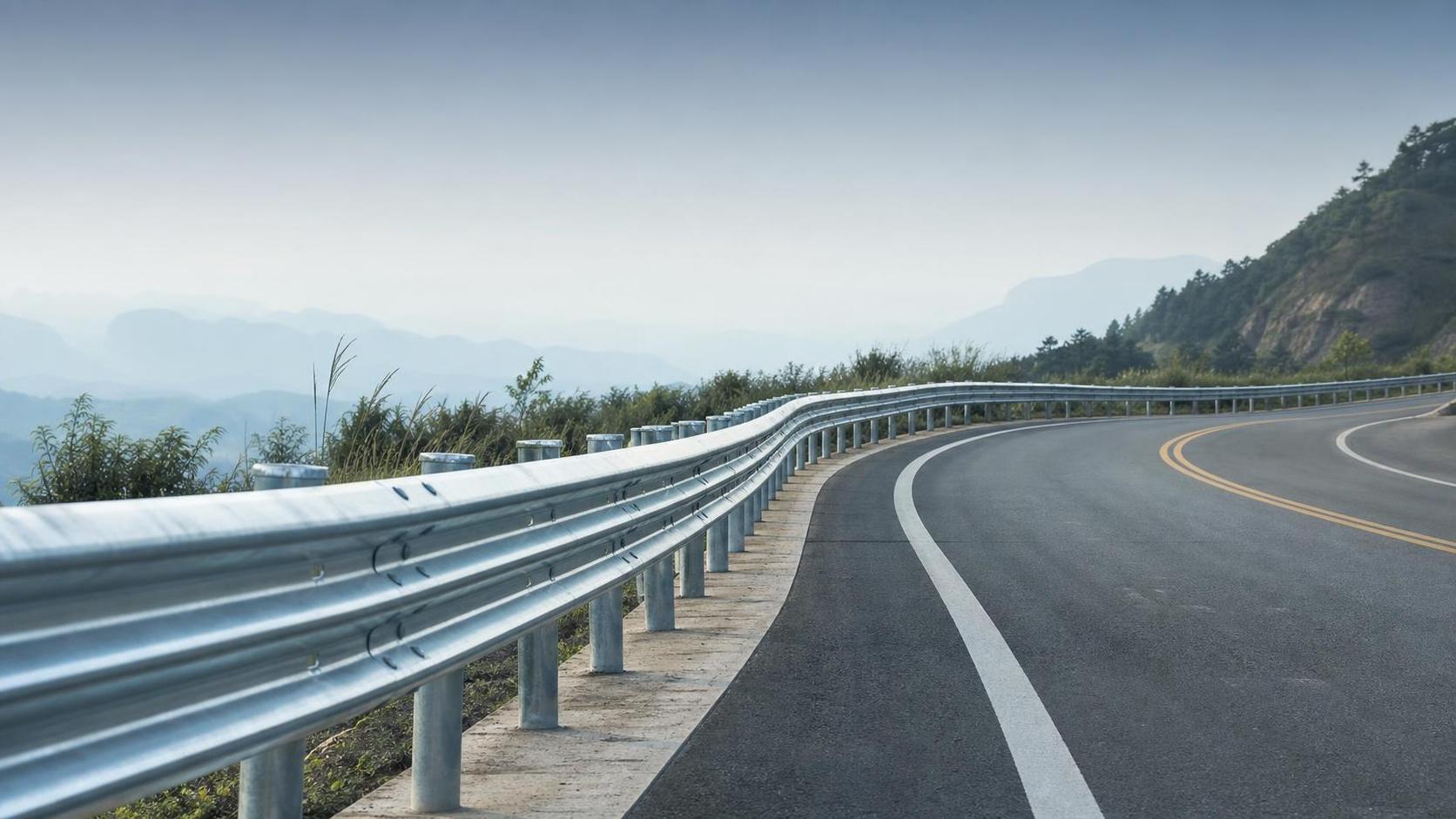

Una barrera de seguridad vial curva no es simplemente una barrera recta obligada a seguir una curva. Cuando cambia la alineación, el sistema deja de comportarse como una simple línea de acero y comienza a actuar como una estructura de gestión de energía con una geometría definida. Es ahí donde el radio de curvatura y el espaciamiento entre postes se vuelven críticos. Estos factores determinan si la barandilla puede redirigir suavemente a un vehículo, si los postes pueden soportar la trayectoria de carga sin desgarrar el sistema y si la geometría instalada sigue coincidiendo con la intención del diseño.

En las revisiones técnicas, uno de los errores más comunes es tratar la geometría de la curva como un aspecto secundario de fabricación. No lo es. Un radio reducido puede modificar el comportamiento de la tensión de la barandilla, el ajuste de los solapes, la alineación de los pernos y la posición de los separadores. Al mismo tiempo, el espaciamiento entre postes influye en cómo se distribuye la carga del impacto a lo largo del tramo. Si cualquiera de estos parámetros se maneja de forma descuidada, la barrera puede seguir pareciendo correcta después de la instalación, pero comportarse mal bajo cargas de colisión.

El radio de curvatura se refiere a la trayectoria de carga, no solo a la forma

El radio determina con qué brusquedad cambia de dirección la barrera. Por lo general, un radio mayor permite que la barandilla se comporte más como un sistema semiflexible convencional, con una redirección más suave del vehículo y una deformación más predecible de la barandilla. Un radio menor introduce una restricción geométrica más intensa. Esto puede aumentar la tensión local en las uniones solapadas, los pernos y los postes, especialmente cerca de la entrada de la curva o en el punto donde se requiere la máxima deflexión.

Esto es importante porque las barreras de seguridad vial no absorben la energía mediante un solo componente. El elemento de la barandilla se deforma, los postes giran o ceden en el suelo, los separadores ayudan a evitar que las ruedas se enganchen y el sistema redirige el vehículo dentro de una determinada anchura de trabajo. Cuando la curva se vuelve más pronunciada, estos mecanismos ya no distribuyen la fuerza de la misma manera que en un tramo recto. En la práctica, los evaluadores técnicos normalmente deben comprobar si el radio de curvatura especificado es coherente con la familia de barreras aprobada, los detalles de conexión y la norma de instalación, en lugar de asumir que el curvado en obra será aceptable.

Otro aspecto que a menudo se pasa por alto es que un radio que se puede fabricar no es automáticamente un radio recomendable. El acero puede curvarse para ajustarse a los planos, pero un conformado excesivo puede afectar la alineación de los orificios, la continuidad del recubrimiento después del procesamiento y el ajuste entre secciones adyacentes. Para proyectos que requieren perforación, curvado, eliminación de óxido, granallado, ensayos no destructivos, galvanizado y pintura, el control del proceso es importante, porque el rendimiento comienza mucho antes de que la barrera llegue al borde de la carretera.

El espaciamiento entre postes modifica la rigidez del sistema

El espaciamiento entre postes suele interpretarse como una dimensión de distribución. En realidad, es un ajuste de rigidez. Un espaciamiento menor tiende a crear una respuesta más rígida con una deflexión reducida de la barandilla, mientras que un espaciamiento mayor normalmente permite más movimiento y una mayor disipación de energía mediante la flexión del sistema. Ninguna de las dos opciones es universalmente mejor. El espaciamiento correcto depende del peligro que se debe proteger, del espacio de deflexión disponible, de las condiciones del suelo y de la interacción prevista entre el vehículo y la barandilla.

En una sección curva, esta elección se vuelve más sensible. Si los postes están demasiado separados en una curva más cerrada, es posible que la barandilla no mantenga la alineación prevista bajo carga y que la deformación local se concentre entre los soportes. Si los postes se colocan demasiado juntos sin tener en cuenta la configuración ensayada o especificada, la barrera puede volverse excesivamente rígida, aumentando la posibilidad de una redirección más brusca del vehículo o de una transferencia de carga inesperada a los postes y las conexiones.

Por eso, el espaciamiento debe revisarse junto con el radio, no después. Una barandilla curva con componentes de apariencia estándar puede comportarse de forma diferente a una instalación recta que utilice los mismos materiales nominales.

Dónde entran en juego las normas y la selección del producto

Para los evaluadores que trabajan a partir de planos o documentos de adquisición, el cumplimiento comienza con la norma del sistema subyacente. Si el producto especificado se basa en los requisitos geométricos y de materiales de AASHTO M180, la evaluación debe centrarse en si la configuración curva se mantiene dentro de lo que dicho sistema puede soportar razonablemente durante la fabricación y la instalación en obra. La cuestión no se limita al grado del material o al recubrimiento, sino a si el conjunto completo sigue representando un sistema coherente de seguridad vial.

Un punto de referencia práctico es la barrera de seguridad AASHTO M180, ampliamente utilizada en autopistas y tramos de carretera peligrosos porque la barandilla ondulada está diseñada para absorber la energía del impacto y guiar a los vehículos de vuelta a su trayectoria. Cuando un sistema de este tipo se especifica con protección galvanizada en caliente y normas reconocidas como AASHTO M180, la cuestión técnica no es si el producto es generalmente adecuado, sino si el radio de curvatura, el espaciamiento de los soportes y los detalles de instalación conservan la lógica de diseño ensayada de ese sistema.

Interpretaciones erróneas comunes en la evaluación técnica

En las revisiones de barreras de seguridad aparecen regularmente tres malentendidos.

El primero consiste en asumir que una sección curva puede evaluarse únicamente comprobando la línea central final. Esto ignora el efecto mecánico de la curvatura sobre el comportamiento de las uniones y la carga de los postes.

El segundo es tratar el espaciamiento entre postes como una cuestión de conveniencia en obra. Los instaladores pueden sentirse tentados a ajustar el espaciamiento alrededor de estructuras de drenaje, bordes del pavimento o servicios. Algunos ajustes pueden ser inevitables, pero cuando cambia el patrón de espaciamiento, también cambia la respuesta de la barrera. Esto debe ser una decisión de ingeniería, no simplemente una solución alternativa de construcción.

El tercero es centrarse únicamente en la protección contra la corrosión e ignorar la geometría. Una larga vida útil, incluso superior a 20 años en condiciones adecuadas, es valiosa, pero la durabilidad no compensa una disposición que redirige mal los vehículos. Una barandilla bien recubierta también puede formar parte de una configuración incorrecta.

Qué debe comprobar realmente una revisión técnica

Al revisar el diseño de una barrera de seguridad vial curva, las preguntas útiles suelen ser las siguientes:

• ¿Es compatible el radio con el sistema de barrera seleccionado y con los detalles de conexión?
• ¿Se mantiene constante el espaciamiento entre postes a lo largo de la curva o está cambiando la rigidez en puntos críticos?
• ¿Existen objetos fijos, taludes, transiciones de puentes o condiciones con una anchura de trabajo limitada que hagan inaceptable una disposición más flexible?
• ¿Puede el fabricante producir las secciones curvadas requeridas manteniendo la precisión dimensional, la posición de los orificios y la calidad del recubrimiento?
• ¿Las condiciones de la obra obligan a desviarse del plano y dichas desviaciones deben revisarse nuevamente antes de continuar con la instalación?

Estas comprobaciones son más útiles que las afirmaciones generales de que un radio es seguro o de que un espaciamiento es mejor. El rendimiento de una barrera de seguridad depende de su configuración.

Una interpretación práctica del rendimiento

En los proyectos reales, las secciones curvas de barrera de seguridad con mejor rendimiento suelen ser el resultado de la coordinación entre la intención del diseño, la capacidad de fabricación y el control de la instalación. Un proveedor que puede trabajar a partir de planos, verificar los requisitos de curvado y gestionar etapas de fabricación como los ensayos no destructivos y el galvanizado está en mejor posición para suministrar secciones que cumplan tanto las expectativas geométricas como las de durabilidad. Esto es especialmente relevante cuando el sistema debe ajustarse a especificaciones reconocidas internacionalmente, incluidos productos como la barrera de seguridad AASHTO M180 y otras normas regionales aprobadas.

Para los evaluadores técnicos, la conclusión adecuada suele ser disciplinada: el radio de curvatura y el espaciamiento entre postes deben considerarse variables de rendimiento, no simples detalles de delineación. Si la curva es pronunciada, si el espaciamiento cambia a lo largo de la curva o si las limitaciones del emplazamiento obligan a realizar ajustes, el sistema merece una revisión más detallada antes de ser aceptado. Es ahí donde la evaluación de una barrera de seguridad se convierte en ingeniería y no en simple documentación.
