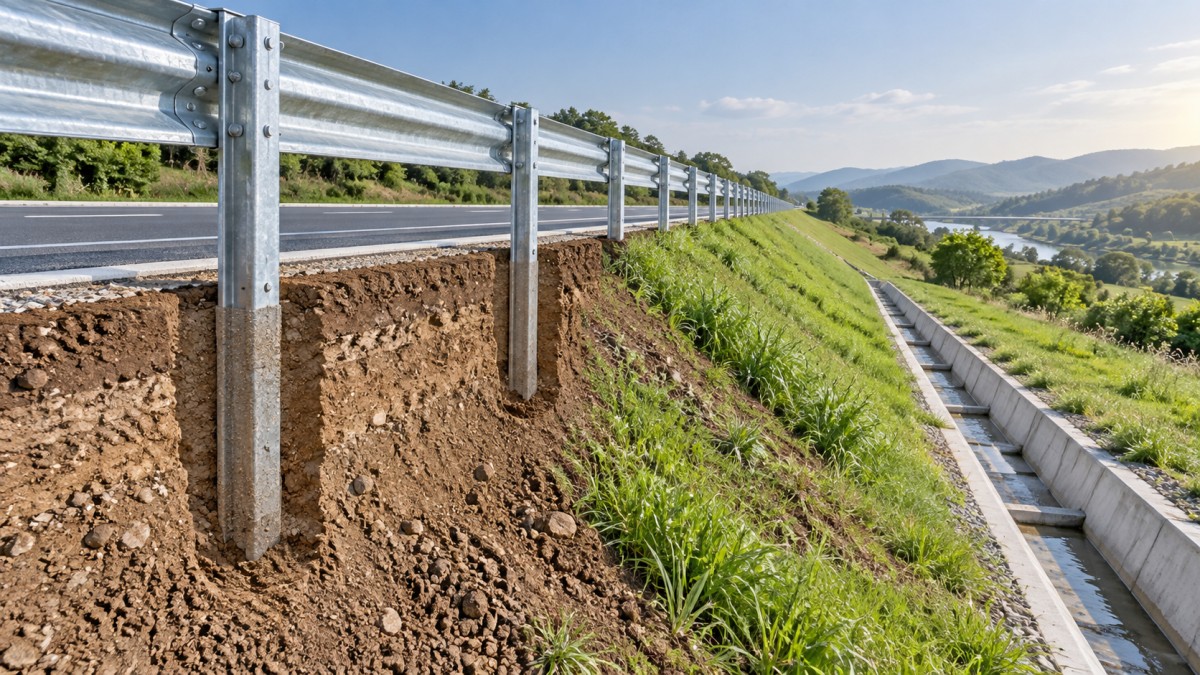

En un terraplén, una línea de barrera de seguridad puede parecer sencilla hasta que los postes de soporte se encuentran con un terreno variable: relleno compactado cerca del arcén, material más blando en la parte baja del talud, una zanja de drenaje detrás de la barrera o un ensanchamiento que deja poco espacio para el equipo de hincado. En estas condiciones, elegir un poste únicamente por su tamaño nominal puede dar lugar a un sistema difícil de instalar, mal alineado o incapaz de desarrollar el soporte previsto en el diseño de la barrera.

Los postes C son adecuados para muchas aplicaciones de barreras de seguridad en terraplenes cuando el suelo puede proporcionar una sujeción lateral y vertical fiable, la profundidad de instalación del poste puede alcanzarse sin socavar el talud y el sistema completo de barrera ha sido diseñado y ensayado en torno a ese tipo de poste. Son menos adecuados cuando el relleno es suelto o muy variable, la erosión está activa, las obstrucciones enterradas impiden un empotramiento uniforme o la estrecha coronación del talud deja un espacio insuficiente detrás de la barrera. La decisión debe comenzar con las condiciones del terraplén, no solo con el perfil del poste.

Comience por el terreno que resistirá el poste

Un poste de acero en forma de C transmite las cargas de la barrera de seguridad al suelo circundante mediante su longitud empotrada y la geometría de sus alas. El poste puede ser estructuralmente sólido, pero su desempeño sigue dependiendo de que el suelo a su alrededor pueda movilizar resistencia sin desplazamientos excesivos. Esto es especialmente relevante en los bordes de terraplenes, donde el terreno puede estar compuesto por relleno colocado en lugar de material natural uniforme.

El relleno granular o cohesivo firme y bien compactado generalmente ofrece condiciones más predecibles para los postes C hincados. El instalador puede lograr una profundidad de penetración repetible, y el poste cuenta con suficiente material circundante para resistir la rotación durante un impacto. Una coronación de terraplén estable con una franja de trabajo razonablemente nivelada también ayuda a mantener el espaciamiento, la altura de la barrera y la verticalidad de los postes.

Las condiciones se vuelven menos fiables cuando la capa superior del terraplén es suelta, se ha colocado recientemente, está saturada o contiene roca de gran tamaño. En rellenos blandos, un poste puede hincarse fácilmente, pero carecer de la sujeción lateral necesaria bajo carga. En rellenos rocosos ocurre el problema contrario: el poste puede encontrar rechazo prematuramente, torcerse o sufrir daños durante el hincado. Ninguno de estos resultados debe corregirse simplemente forzando el poste hasta la profundidad objetivo; primero debe comprenderse la causa del rechazo o de la baja resistencia.

Cómo la geometría del talud modifica la decisión

El propio talud afecta tanto a la instalación como al comportamiento de la barrera. Un poste situado cerca de una coronación tiene menos suelo retenido del lado del tráfico o del lado del talud que un poste colocado en terreno amplio y nivelado. A medida que el talud se vuelve más pronunciado o el arcén disponible se estrecha, puede reducirse la masa de suelo que soporta el poste. El riesgo no se limita al movimiento del poste. Las actividades de construcción pueden alterar la coronación, crear roderas que dirijan el agua hacia la línea de barrera o aflojar material que posteriormente se erosione.

Cuando el terraplén tiene una parte superior amplia y estable y un talud gradual, una disposición con postes C hincados suele ser práctica, siempre que pueda mantenerse la profundidad de poste y la distancia al borde requeridas. Un talud moderado no descarta automáticamente su uso. La cuestión clave es si queda suficiente material inalterado alrededor y debajo de cada poste después de la instalación.

Un talud pronunciado, una ruptura brusca de la coronación o un talud que ya presenta deslizamientos superficiales requiere una evaluación más cuidadosa. Alejar la línea de barrera del borde puede mejorar el soporte, pero también puede modificar el despeje lateral de la carretera y la ubicación de la barrera. Acortar el poste debido a un talud difícil no es un ajuste neutral; modifica la sujeción por empotramiento y solo debe hacerse cuando el diseño del sistema lo permita específicamente.

El drenaje suele ser la limitación oculta

El agua modifica las condiciones del terraplén con mayor rapidez de lo que sugiere el aspecto visible de la superficie. Un lugar puede estar firme durante el replanteo, pero perder resistencia después de humedecimientos repetidos, filtraciones de una cuneta adyacente o escorrentía concentrada en los huecos de los postes y en el suelo alterado. Los postes C instalados a lo largo de una trayectoria de drenaje pueden estar expuestos a socavación alrededor de la base, riesgos de corrosión asociados con humedad persistente y asentamiento progresivo del arcén.

Antes de seleccionar la disposición de soportes, identifique por dónde circula el agua durante y después de la lluvia. Busque estructuras de salida, transiciones de cunetas, extremos de alcantarillas, puntos bajos detrás de la barrera de seguridad y reparaciones por erosión. Una cuneta poco profunda excavada demasiado cerca de los postes puede reducir la cuña de suelo de soporte. Del mismo modo, rellenar alrededor de un poste en una zona húmeda o mal compactada puede crear una zona débil local, incluso cuando el terraplén circundante está en buenas condiciones.

Cuando el drenaje no puede desviarse, el diseño puede requerir un enfoque diferente para la cimentación del poste, estabilización local, una ubicación revisada de la barrera o un detalle que mantenga la escorrentía alejada de la zona de soporte. El recubrimiento y el galvanizado protegen la superficie del acero, pero no resuelven la pérdida de soporte del suelo causada por el arrastre.

Adapte el poste a la configuración de barrera aprobada

Resulta tentador tratar el poste como un componente intercambiable bajo una viga de barrera. Ese enfoque puede ser inseguro. La forma del poste, el espesor del acero, el espaciamiento, la disposición de los separadores, la altura de la barrera, el tratamiento terminal y las condiciones del suelo trabajan conjuntamente. Una sección C puede ser adecuada en una configuración de barrera de seguridad e inadecuada en otra, incluso cuando la viga de barrera parezca similar.

Revise la disposición propuesta como un conjunto completo. Confirme el espaciamiento previsto y los detalles de conexión entre el poste, el separador y la barrera. Verifique si la barrera debe adaptarse a una transición hacia una barrera de puente, un muro frontal de alcantarilla, una estructura de contención o un terminal. Estos lugares pueden introducir soportes más rígidos o cambios bruscos en el comportamiento de la deflexión, por lo que sustituir un poste C por otro perfil sin confirmación del diseño puede crear una transición débil en lugar de una simplificación para reducir costes.

Las restricciones de instalación pueden revelar pronto una mala elección

Un poste que es teóricamente adecuado puede seguir siendo poco práctico de instalar en un corredor vial restringido. El equipo de hincado necesita un acceso estable y suficiente espacio de trabajo para mantener el poste vertical. En un arcén estrecho, la maquinaria que opera cerca del borde del terraplén puede alterar precisamente el terreno del que depende el poste. El reposicionamiento repetido también puede provocar cotas desiguales de los postes o ranuras de barrera desalineadas.

Trace la línea antes de la fabricación y verifique los conflictos con servicios públicos, componentes de drenaje, cimentaciones de señales, bordes de pavimento existentes y roca enterrada. Cuando un poste encuentre rechazo, el equipo debe registrar la profundidad y la ubicación en lugar de realizar una sustitución no aprobada en campo. Un rechazo localizado puede indicar roca; un rechazo repetido a poca profundidad puede revelar una obstrucción continua o un método de instalación inadecuado. Las observaciones de campo son datos útiles para decidir si el diseño necesita ajustes.

La calidad de fabricación también importa cuando las condiciones de obra son exigentes. El taladrado y doblado uniformes favorecen un montaje correcto, mientras que la eliminación de óxido, el granallado, los ensayos no destructivos cuando se especifiquen, el galvanizado y la pintura pueden incorporarse conforme a los requisitos del proyecto. Sin embargo, los controles de fabricación deben respaldar el diseño seleccionado, en lugar de compensar una geometría de terraplén inadecuada o un suelo débil.

Utilice las necesidades de impacto y deflexión para evaluar la elección

Los requisitos de contención deben considerarse junto con las condiciones del terreno. Una carretera con poco espacio libre más allá de la barrera de seguridad puede tener poca tolerancia a una deflexión excesiva. Sin embargo, hacer más rígida la disposición de soportes sin considerar el sistema aprobado puede alterar la distribución de cargas a través de los postes y elementos de la barrera. La pregunta adecuada no es si un perfil C es lo bastante “resistente” de forma aislada, sino si el sistema instalado puede funcionar según lo previsto en ese lugar.

Las ubicaciones especiales requieren una revisión más detallada: la aproximación a una estructura rígida, un terraplén sobre un curso de agua, un tramo de carretera con un desnivel más allá de la barrera o una zona donde la erosión del talud pueda exponer con el tiempo el empotramiento del poste. Los accesorios que gestionan el movimiento o la interacción entre componentes pueden ser relevantes en determinados conjuntos; cuando el diseño especificado requiera tal accesorio,Amortiguadores de Acero para Resortes pueden considerarse como parte del detalle de conexión o protección definido. No deben considerarse un sustituto de un soporte adecuado del poste ni de una geometría correcta de la barrera.

Una revisión práctica antes de optar por postes C

Comience con la información geotécnica y vial disponible, y después inspeccione la línea de barrera propuesta para detectar cambios visibles en el relleno, la forma del talud, el drenaje y el acceso. Confirme que el empotramiento requerido puede lograrse en cada ubicación de poste sin colocar la barrera demasiado cerca del borde. A continuación, compare el poste propuesto con los planos del sistema de barrera, incluidos el espaciamiento, la elevación de la barrera, los separadores, los terminales y las transiciones. Por último, establezca una respuesta en campo ante rechazos, terreno blando, recubrimientos dañados y servicios públicos imprevistos antes de comenzar la instalación.

Los postes C son una elección adecuada en terraplenes estables con confinamiento suficiente del suelo y un diseño de barrera de seguridad compatible. Se convierten en una mala elección cuando el proyecto depende de rellenos inciertos, ignora el drenaje o supone que un poste hincado puede resolver un problema de estabilidad del talud. Resolver estas limitaciones durante la evaluación es mucho menos disruptivo que corregir una barrera mal alineada o con soporte insuficiente después de haberla instalado.
