Los límites de carga del soporte en ángulo son un aspecto práctico de seguridad en instalaciones viales, no una simple cuestión de detalle. En los sistemas de barreras de seguridad, estos soportes transfieren la fuerza entre rieles, postes y puntos de conexión bajo impacto, vibración, exposición al viento y corrosión. Un soporte que parece adecuado sobre el papel puede aun así fallar en servicio si no se evalúan correctamente las trayectorias de carga, la calidad del material o la precisión de fabricación.

Por qué los límites de carga importan en los sistemas viales

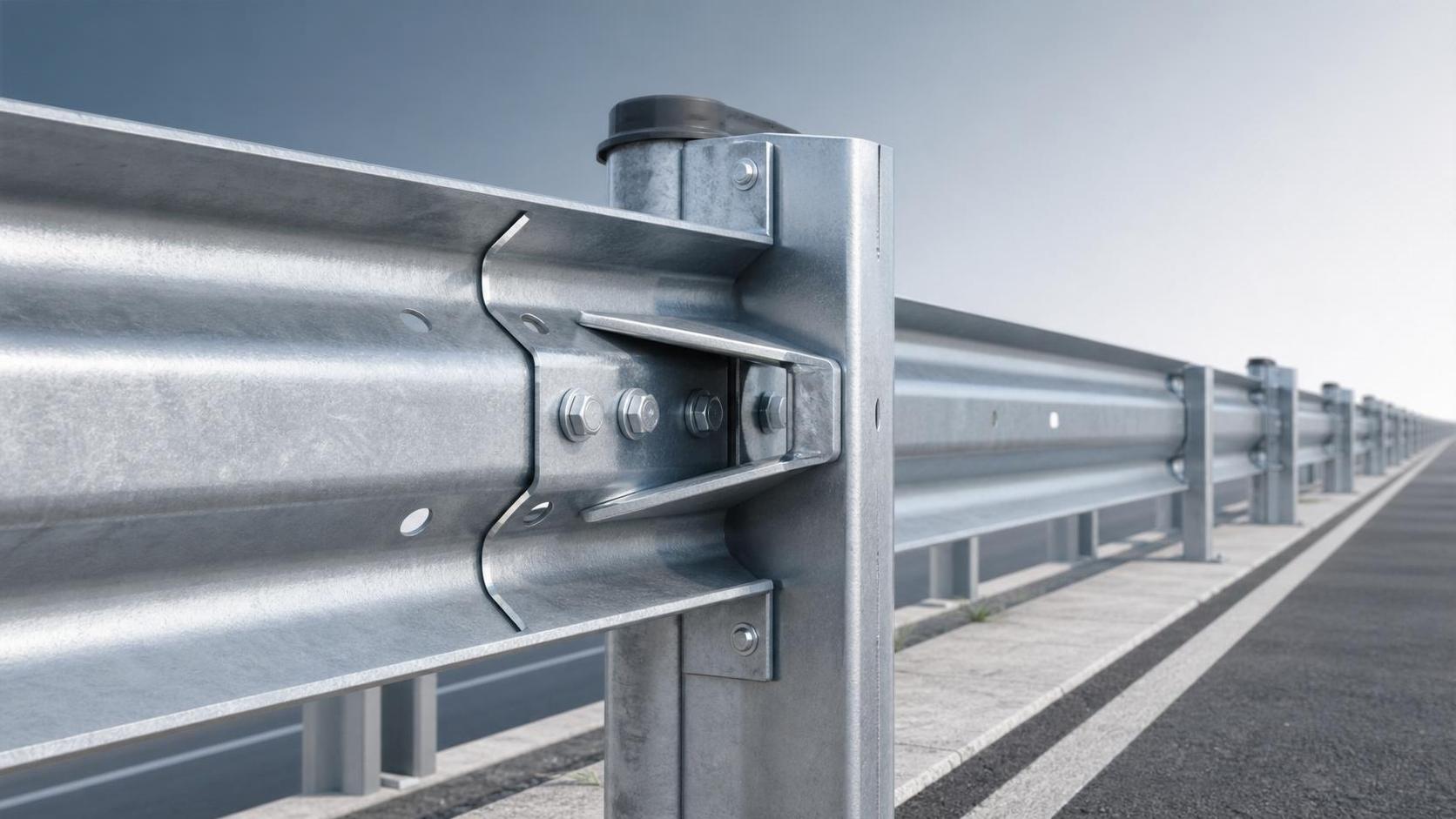

Un soporte en ángulo en una barrera de autopista hace más que mantener unidas las piezas. Ayuda a conservar la geometría, la separación y la resistencia cuando un impacto de vehículo lleva al sistema más allá de las condiciones estáticas normales.

Por eso, los límites de carga deben juzgarse en función de las exigencias reales de la instalación. La capacidad estática por sí sola no basta para uso vial, donde el impacto dinámico y la degradación ambiental suelen determinar el rendimiento a largo plazo.

Desde el punto de vista de la evaluación, el soporte debe considerarse parte del conjunto completo de retención. Si su capacidad es inferior a la de los elementos adyacentes, el sistema puede fallar en la conexión antes de que el riel absorba la energía como se pretende.

Qué define el límite de carga de un soporte en ángulo

El límite de carga suele referirse a la fuerza máxima o al esfuerzo combinado que un soporte puede تحملar sin deformación permanente, fisuras, desgarro en los orificios de los pernos o deslizamiento de la conexión más allá de las tolerancias permitidas.

En la práctica, el límite real depende de varias variables vinculadas:

• grado y espesor del acero
• geometría del soporte y radio de curvatura
• posición de los orificios y distancia al borde
• tipo de perno, precarga y disposición de la conexión
• efectos del galvanizado o del recubrimiento sobre la tolerancia
• alineación de la instalación y condiciones en obra

Los cálculos simples pueden estimar la resistencia al aplastamiento, al cortante y a la flexión. Sin embargo, las instalaciones viales suelen requerir una revisión más amplia de cómo se comporta el soporte en ángulo dentro de la configuración completa de barrera sometida a ensayos de impacto.

Factores de material y fabricación detrás del rendimiento

El rendimiento del soporte comienza mucho antes de la instalación en obra. Los detalles de fabricación afectan directamente si el límite de carga diseñado es realista y repetible entre lotes.

Para guardarraíles de autopista y productos de acero, la capacidad de producción importa porque los soportes están expuestos a fatiga, humedad, sales de la carretera y sobrecargas accidentales. Las etapas de fabricación como perforación, doblado, eliminación de óxido, granallado, ensayos no destructivos, galvanizado y pintura no son pasos estéticos.

Influyen en el inicio de grietas, la consistencia dimensional, la durabilidad superficial y la resistencia a la corrosión. Un doblez mal controlado puede reducir la resistencia efectiva de la sección. Los orificios desalineados pueden introducir cargas excéntricas. Una cobertura de recubrimiento insuficiente puede acortar la vida útil en entornos viales agresivos.

Cuando los soportes se producen según los planos del proyecto, la revisión debe confirmar que las tolerancias de fabricación y los métodos de inspección coincidan con el comportamiento estructural requerido, no solo con la forma nominal.

Modos de falla típicos que vale la pena revisar

Dónde la evaluación se vuelve más exigente

No todos los proyectos viales exigen lo mismo a un soporte en ángulo. Los tramos rectos de autopista con cargas previsibles difieren de puentes, rampas, medians y tramos de carretera peligrosos.

Normalmente se necesita más atención cuando:

• la barrera hace transición entre sistemas
• cambia la separación entre postes
• la altura o el desplazamiento del riel es personalizado
• el sitio tiene alta exposición a la corrosión
• los planos del proyecto introducen soportes no estándar

En estos casos, revisar solo los valores de catálogo suele ser insuficiente. El soporte debe comprobarse frente a la condición real de apoyo, el perfil del riel y la redistribución esperada de fuerzas durante el impacto.

Cómo leer los datos del producto de forma útil

Cuando un sistema de barrera de seguridad afirma tener alta resistencia al impacto, la evaluación del soporte debe relacionar esa afirmación con detalles medibles. Los certificados de material, los registros de recubrimiento, las comprobaciones dimensionales y las referencias de ensayo ayudan a distinguir conjuntos robustos de copias genéricas.

Un ejemplo útil esNorway Guardrail, utilizado en autopistas y tramos de carretera peligrosos. Su diseño ondulado está pensado para absorber la energía de la colisión y guiar a los vehículos de vuelta a su trayectoria, mientras que el galvanizado por inmersión en caliente respalda una vida útil superior a 20 años en condiciones expuestas.

Para la evaluación, el punto no es el nombre del producto en sí. Lo importante es si el soporte y sus elementos conectados respaldan el mismo objetivo de rendimiento, con cumplimiento trazable de normas como la U.S. AASHTO M180 y los requisitos de Brasil ANBT.

Comprobaciones prácticas antes de la aprobación

Una revisión fiable suele combinar evidencias de diseño, fabricación e instalación. Las siguientes comprobaciones son especialmente útiles al verificar un soporte en ángulo para aplicaciones viales:

• Confirmar que el soporte coincida con los planos aprobados y la geometría del riel.
• Verificar si las cargas calculadas reflejan condiciones de impacto, no solo carga muerta.
• Revisar la calidad del doblez, la precisión de los orificios y los registros de espesor del recubrimiento.
• Verificar ensayos no destructivos o inspecciones cuando los detalles críticos lo requieran.
• Evaluar si pernos, postes y rieles tienen capacidades equilibradas.
• Comprobar que la producción personalizada siga el conjunto de normas especificado.

Aquí es donde la fabricación integral puede reducir la incertidumbre. Cuando la cotización, la adaptación del diseño, la fabricación y el soporte de instalación están alineados, resulta más fácil rastrear la responsabilidad del rendimiento del soporte a lo largo de toda la cadena del proyecto.

Un siguiente paso acertado

Los límites de carga del soporte en ángulo deben juzgarse como parte del comportamiento del sistema, no como piezas metálicas aisladas. Las mejores decisiones surgen de vincular los cálculos estructurales, la calidad de fabricación, la protección anticorrosiva y la precisión de la instalación.

Al comparar soluciones viales, comience con los planos del proyecto, las condiciones de impacto esperadas, el entorno de recubrimiento y las normas pertinentes. Luego verifique si los detalles propuestos del soporte pueden fabricarse de manera consistente y comprobarse frente a esos requisitos antes de que comience la instalación.
